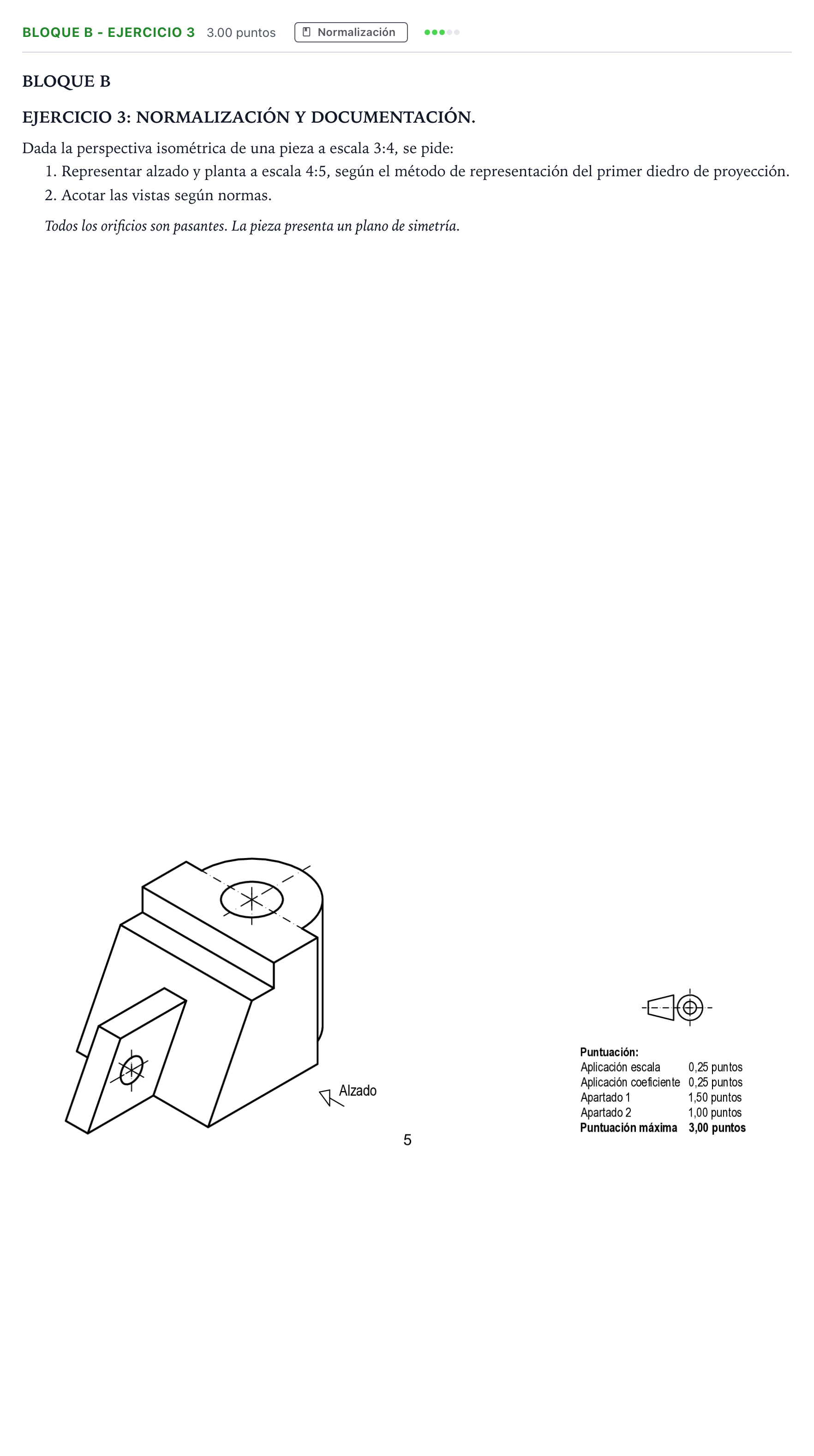

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2021

1. Representar alzado y planta a escala 4:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Vistas diédricas (Alzado y Planta): - Orientación: La flecha de alzado indica la dirección perpendicular a la cara frontal achaflanada. En el sistema europeo, la planta se dibuja debajo del alzado con correspondencia de anchuras. - Alzado: Muestra el contorno escalonado de la pieza: la cartela anterior saliente con su taladro pasante horizontal (eje de simetría y contorno oculto/visto según corte o vista pura), el plano inclinado posterior, el escalón horizontal intermedio y la parte superior cilíndrica con su taladro pasante vertical representado con líneas de trazos y su eje. - Planta: Representa la vista superior simétrica respecto al plano longitudinal de simetría (indicado con eje de trazo y punto): la cartela frontal centrada, el escalón horizontal, el plano inclinado, y el semicilindro posterior que contiene la circunferencia del taladro vertical concéntrico. 2. Acotación según normas (UNE 1-032 / ISO 129): - Acotación funcional y geométrica completa sin cotas redundantes. - Cotas de posición y dimensión de los elementos cilíndricos: diámetro del taladro vertical ($\varnothing$) y del orificio horizontal en la cartela. - Radio del semicilindro posterior ($R$). - Longitud total, anchura total y altura máxima de la pieza. - Posición y grosor de la cartela frontal. - Altura del escalón y posición de los ejes respecto a los planos de referencia.
