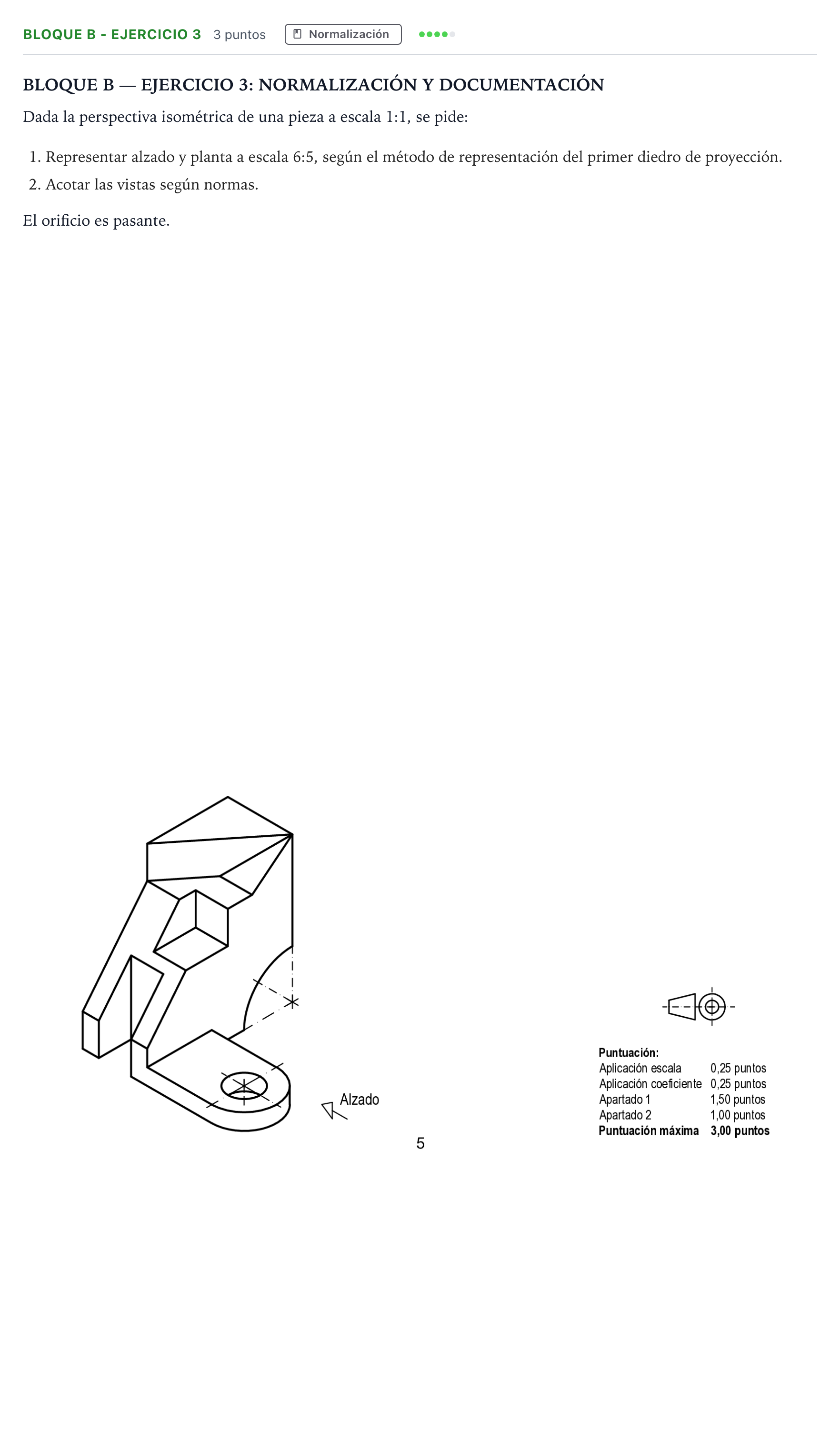

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2021

1. Representar alzado y planta a escala 6:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Vistas necesarias (Alzado y Planta): 1. Alzado (según flecha indicada): - Contorno exterior que muestra la base inferior redondeada, la pared vertical con el chaflán superior oblicuo y el rebaje cilíndrico. - Detalle del saliente prismático inclinado o corte en bisel en la cara anterior. - El orificio cilíndrico vertical se proyecta en líneas discontinuas (aristas ocultas), con su eje de simetría trazo y punto. - La entalladura/ranura lateral también se representa con sus aristas visibles u ocultas según corresponda. 2. Planta (colocada debajo del alzado, alineada verticalmente): - Brazo redondeado en el extremo con el taladro pasante concéntrico (circunferencia vista con sus dos ejes ortogonales de simetría). - Contorno del cuerpo principal mostrando el chaflán y la transición de planos inclinados y la curvatura del arco cilíndrico cóncavo posterior. 3. Acotación según normas (UNE / ISO): - Cotas funcionales y de posición: longitud total, anchura total y altura máxima. - Posición de los ejes del orificio pasante respecto a las caras de referencia. - Diámetro del orificio pasante (símbolo $\varnothing$) y radio del redondeo del extremo ($R$). - Radio de la superficie cilíndrica cóncava posterior. - Cotas de altura del brazo inferior y dimensiones del saliente prismático/chaflán. - Todas las cotas expresadas en magnitudes reales (escala 1:1 de la pieza real, sin multiplicar por 6:5).
