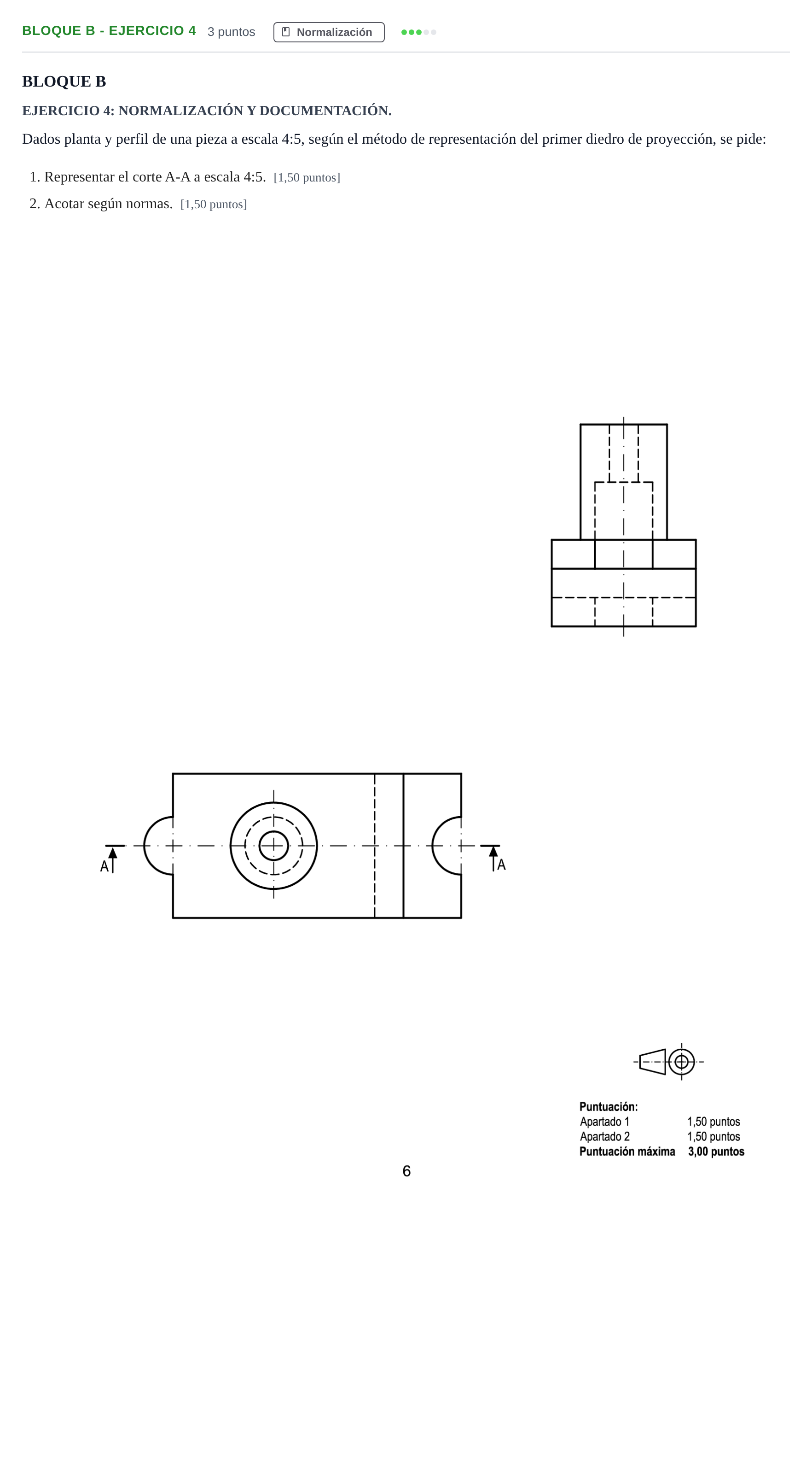

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Examen F 2020

1. Representar el corte A-A a escala 4:5. 2. Acotar según normas.

Solución: 1. Representación del corte A-A (Alzado en corte total): - Trazado de los ejes de simetría (trazo y punto fino). - Contorno exterior del cuerpo base y la torreta superior. - Representación de los elementos interiores atravesados por el plano de corte longitudinal: taladro cilíndrico central escalonado/pasante (líneas continuas gruesas correspondientes a las aristas vistas del hueco seccionado). - Rayado normalizado a 45° con línea continua fina de todas las superficies macizas que han sido cortadas, con la misma inclinación y separación regular en toda la pieza. - Supresión de las líneas ocultas innecesarias en las zonas no seccionadas, salvo las imprescindibles para la definición de la pieza. 2. Acotación normalizada: - Cotas funcionales y no funcionales suficientes para la total definición geométrica de la pieza, sin duplicar ni omitir ninguna dimensión. - Símbolos normalizados correspondientes: $\varnothing$ delante de cotas de diámetros de cilindros cuando no se aprecian como círculos en la vista, y $R$ para radios de redondeos o semicilindros. - Disposición adecuada de líneas auxiliares de cota, líneas de cota paralelas separadas a distancia normalizada, flechas a 15° y cifras de cota situadas sobre la línea.
