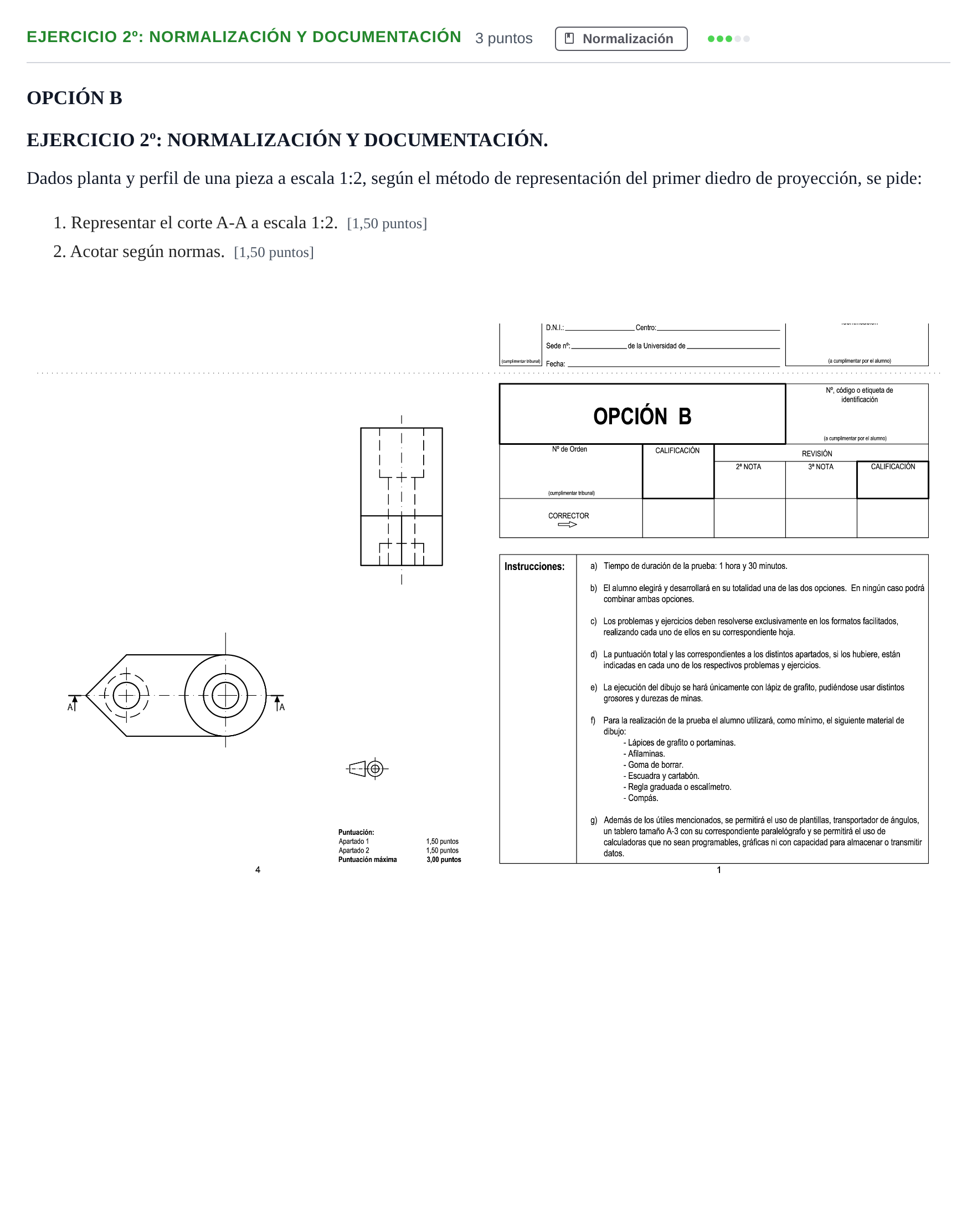

Ejercicio 2º: Normalización y Documentación · Dibujo técnico II PAU Andalucía Extraordinaria Titular Opción B 2019

1. Representar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A a escala 1:2: - Representación del alzado en corte total a lo largo del plano longitudinal de simetría A-A. - Sección del cilindro derecho escalonado (cuerpo principal y vaciado interior cilíndrico) y de la orejeta/base con el taladro avellanado o cilíndrico pasante a la izquierda. - Rayado normalizado a 45° de las zonas macizas cortadas, excluyendo orificios y zonas huecas. - Correcta correspondencia diédrica entre la planta, el perfil y el corte A-A. 2. Acotación: - Definición completa de la pieza sin cotas redundantes ni omitidas. - Diámetros de los cilindros exteriores e interiores con el símbolo $\varnothing$ si no se deduce directamente de la vista. - Cotas de posición (distancia entre ejes) y cotas de dimensión general (longitud total, anchura, alturas de los escalones). - Disposición normalizada de líneas de cota, líneas auxiliares de cota y cifras.
