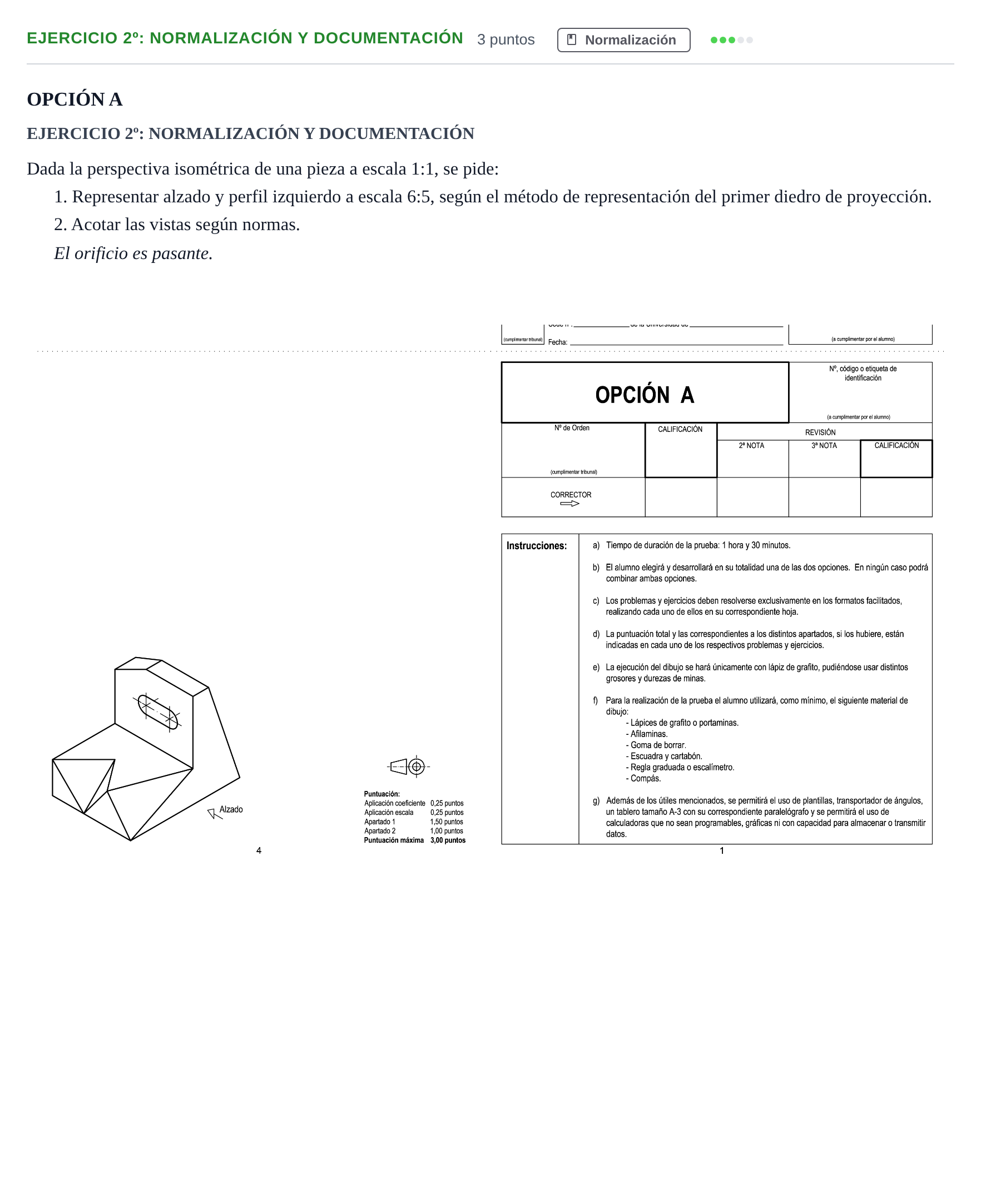

Ejercicio 2º: Normalización y Documentación · Dibujo técnico II PAU Andalucía Extraordinaria Titular Opción A 2019

1. Representar alzado y perfil izquierdo a escala 6:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Disposición de las vistas (Método del primer diedro / Sistema europeo): - Alzado: Se observa según la dirección indicada por la flecha. Muestra la base prismática con el chaflán triangular en la parte frontal izquierda, la pared vertical posterior con su coronación a dos aguas y el contorno del orificio coliso pasante con sus ejes de simetría. - Perfil izquierdo: Situado a la derecha del alzado. Muestra la silueta lateral en forma de escuadra o 'L' con cartela/rampa inclinada en la parte posterior, las aristas ocultas (trazos discontinuos) correspondientes a la ranura/chaflán delantero y el orificio pasante cilíndrico/coliso. Escala y coeficiente: - Obtención de las dimensiones reales dividiendo entre el coeficiente de reducción isométrica ($k = 0,816$ o según construcción gráfica). - Multiplicación de las magnitudes por la escala $6:5 = 1{,}2$. Acotación normalizada: - Cotas de dimensión total (longitud, anchura, altura). - Cotas de posición y dimensiones del coliso (radio de los extremos redondeados, distancia entre centros y posición respecto a la base y laterales). - Cotas del chaflán/rebaje anterior y de la inclinación del respaldo.
