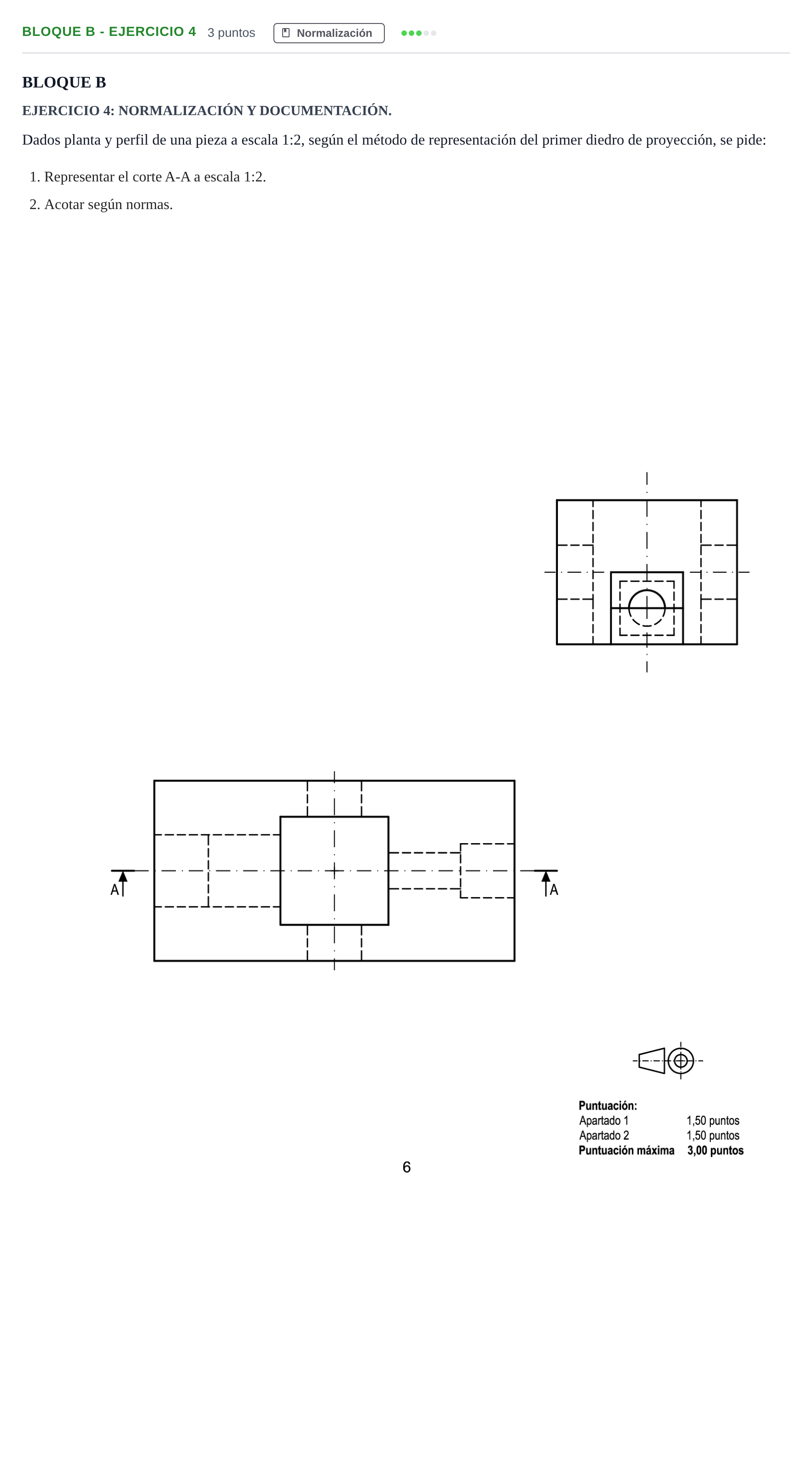

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Examen E 2020

1. Representar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Representación del corte A-A a escala 1:2: - La vista en corte se sitúa en la posición del alzado, encima de la planta y alineada con ella; el perfil queda a su derecha (primer diedro). - Contorno exterior general: rectángulo con la longitud de la planta y la altura del perfil. - Vaciado central de planta cuadrada: se dibuja seccionado, con sus aristas vistas. - Taladros longitudinales escalonados a izquierda y derecha: se dibujan seccionados, con sus generatrices vistas horizontales, los escalones de cambio de diámetro y el eje (línea fina de trazo y punto). - Rayado de corte: las zonas macizas que atraviesa el plano A-A se rayan con líneas continuas finas a $45^\circ$ y separación uniforme, sin rayar los huecos. - No se dibujan aristas ocultas en la vista cortada, salvo que sean imprescindibles. 2. Acotación según normas UNE/ISO: - Cotas totales: longitud, anchura y altura. - Diámetros de los taladros con el símbolo $\varnothing$, y longitudes de cada tramo. - Dimensiones y posición del hueco prismático central. - Dimensiones y posición de los escalonamientos. - Las cifras de cota indican medidas reales (el doble de lo medido en el dibujo a 1:2). Van sobre las líneas de cota, sin cruzarse con aristas, y con las flechas bien trazadas.
