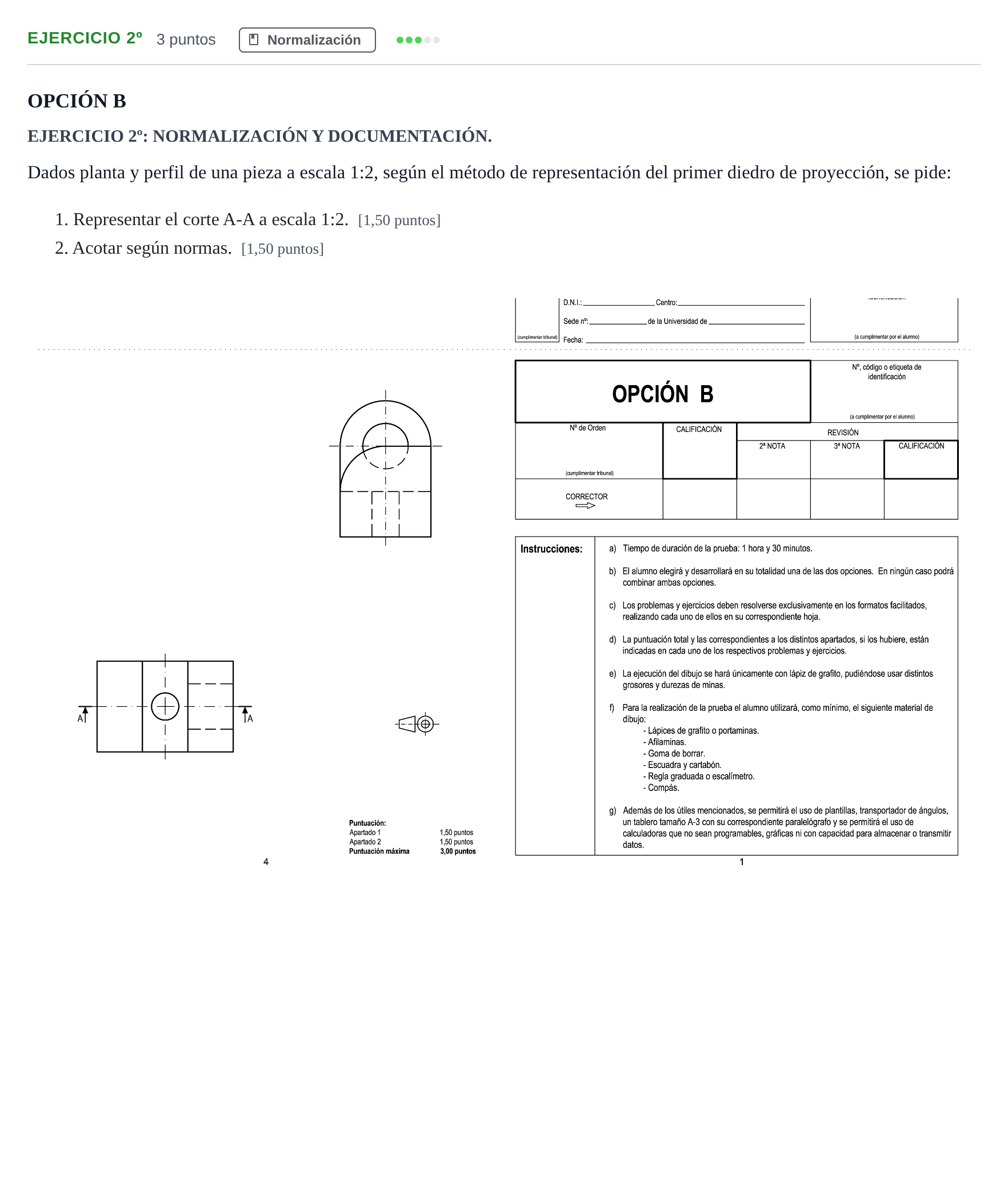

Ejercicio 2º · Dibujo técnico II PAU Andalucía Extraordinaria Suplente Opción B 2019

1. Representar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Representación del corte A-A (Alzado en corte total): - Contorno exterior: Se dibuja la silueta del alzado correspondiente a la proyección de la pieza cortada por el plano de simetría A-A. - Base inferior rectangular de altura correspondiente a la base observada en el perfil. - Cuerpo semicilíndrico superior rematado en arco de circunferencia concéntrico con el taladro cilíndrico. - Escalón o transición del perfil reflejado correctamente en el alzado. - Huecos y taladros cortados: - El taladro vertical pasante queda seccionado a lo largo de su eje, representándose sus aristas vistas en línea continua gruesa y su eje en trazo y punto. - El taladro horizontal ciego o pasante del cuerpo superior también queda cortado por su plano de simetría. - Rayado: Se rayan a 45° con línea fina normalizada las superficies macizas que intercepta el plano de corte A-A. Los huecos cilíndricos interiores quedan en blanco. 2. Acotación según normas: - Cotas dimensionales básicas: anchura total, profundidad total y altura total (o altura al centro del arco superior + radio exterior). - Diámetros de los taladros precedidos del símbolo $\varnothing$. - Radio del redondeo exterior precedido de la letra $R$. - Cotas de posición de los centros y ejes de los cilindros y taladros. - Aplicación correcta de líneas auxiliares de cota, líneas de cota, flechas y cifras de cota sin duplicidades ni cruces innecesarios.
