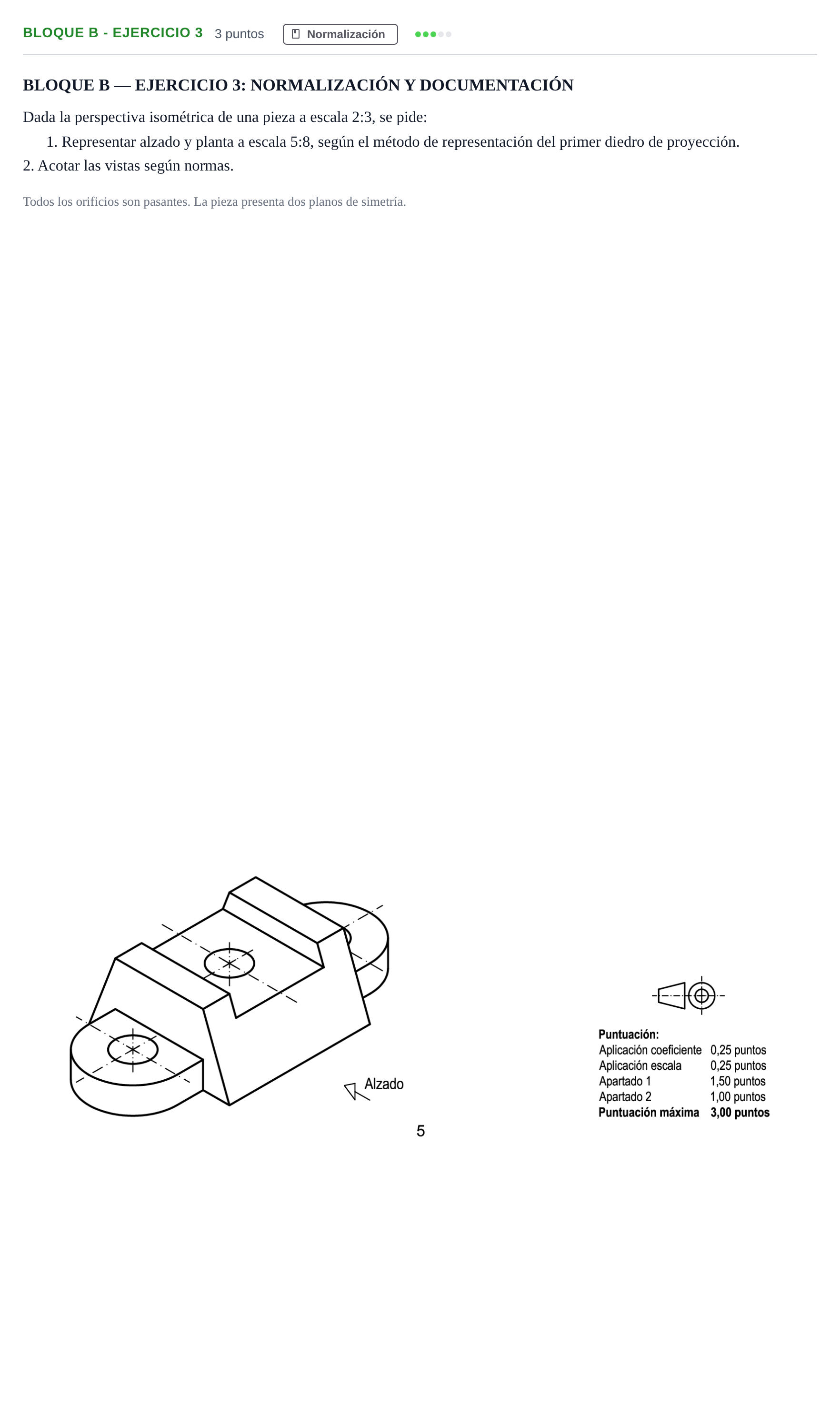

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Examen F 2020

1. Representar alzado y planta a escala 5:8, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Alzado (visto según la flecha, perpendicular a la cara lateral inclinada): - Eje largo de la pieza en horizontal, con las dos orejetas a izquierda y derecha. - Cuerpo central como rectángulo, que es la proyección de la cara lateral inclinada. - Dos nervios en los extremos superiores del cuerpo central y, entre ellos, la ranura transversal. Su perfil, con paredes ligeramente inclinadas, aparece como una entalla en el contorno superior, en línea continua gruesa. - Taladro central pasante, que va del fondo de la ranura hasta la base: dos generatrices en línea de trazos (ocultas) y eje vertical en trazo y punto fino. - Orejetas laterales de menor altura, representadas como rectángulos. Sus taladros pasantes van con generatrices en línea de trazos y ejes verticales. - Eje de simetría vertical de la pieza. Planta (situada debajo del alzado, primer diedro): - Cuerpo central rectangular, con el ancho de la base inferior (la mayor). - Líneas paralelas al eje largo que separan la cara superior de las caras laterales inclinadas. - Los dos nervios y la ranura transversal entre ellos, delimitada por líneas continuas perpendiculares al eje largo. - Orejetas con extremos semicirculares de radio R, concéntricos con sus taladros. - Tres circunferencias vistas: el taladro central en el fondo de la ranura y los dos de las orejetas. - Ejes de simetría longitudinal y transversal, y ejes de los taladros. Acotación: - Cotas generales: longitud total, anchura máxima y altura total. - Cotas de posición: distancia entre los centros de los taladros de las orejetas, simétrica respecto al plano transversal. - Cotas de forma: - diámetros de los taladros (Ø); - radio R de las orejetas; - altura de las orejetas; - anchura y profundidad de la ranura; - ancho superior e inferior del cuerpo central (inclinación de las caras laterales). - Cifras de cota con las medidas reales de la pieza.
