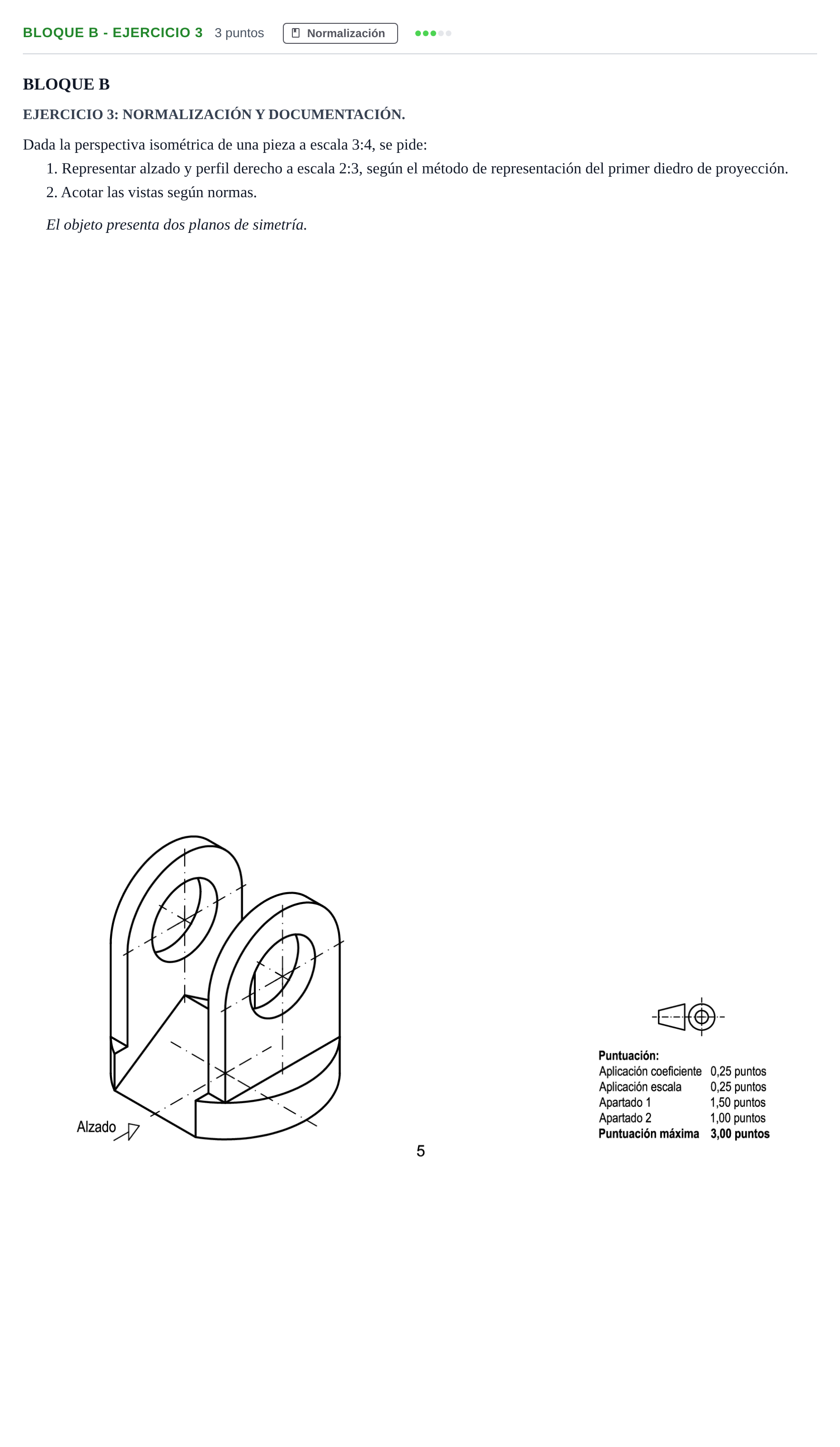

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Examen D 2020

1. Representar alzado y perfil derecho a escala 2:3, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Disposición y trazado de las vistas: - Alzado (visto según la flecha): la dirección de observación es perpendicular al eje común de los taladros. Se ve la pieza en forma de U: la base inferior (cilíndrica con caras planas laterales) y las dos orejetas verticales separadas por la ranura central. Los taladros pasantes aparecen en línea oculta, con su eje horizontal. El eje vertical de simetría se dibuja con trazo y punto fino. - Perfil derecho: se sitúa a la izquierda del alzado (primer diedro, método europeo). Se ve de frente una orejeta: contorno rectangular rematado en semicírculo, el taladro como circunferencia en verdadera magnitud (con sus ejes) y, debajo, la base con su contorno curvo. 2. Escalas y coeficiente: - Medida en el dibujo = medida en la perspectiva × 1/0,816 × 4/3 × 2/3 ≈ medida en la perspectiva × 1,089. 3. Acotación según normas: - Diámetro de los taladros (Ø), radio del remate de las orejetas (R), altura del eje de los taladros respecto a la base, grosor de las orejetas y anchura de la ranura, altura de la base, radio o diámetro de la base y dimensiones totales. - No duplicar cotas, aprovechar la simetría y no acotar sobre aristas ocultas.
