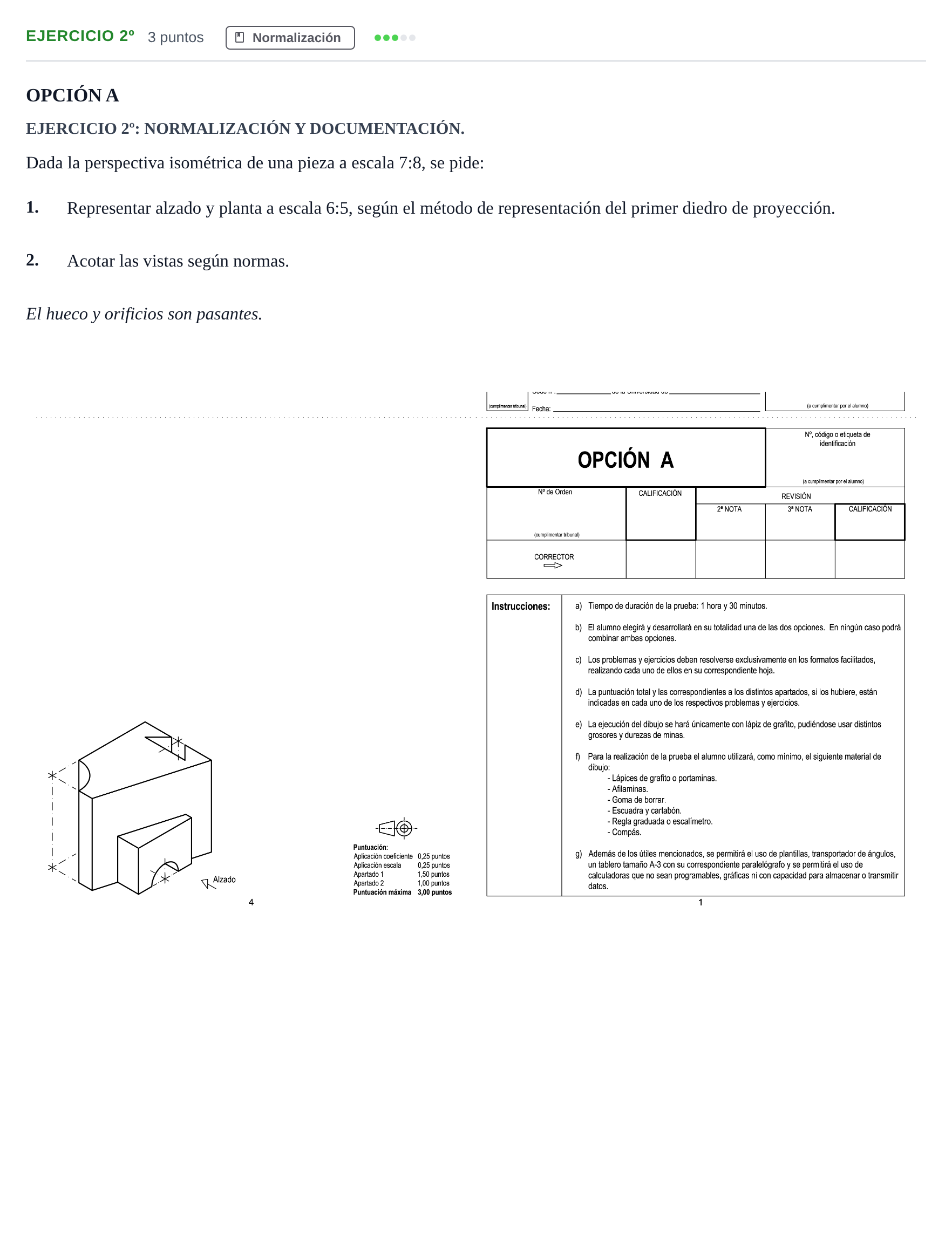

Ejercicio 2º · Dibujo técnico II PAU Andalucía Ordinaria Suplente Opción A 2019

1. Representar alzado y planta a escala 6:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Vistas diédricas normalizadas (Alzado y Planta): - Disposición en primer diedro: Alzado situado en la parte superior y Planta situada directamente debajo del alzado, con perfecta correspondencia proyectiva. - Alzado (según flecha indicada desde la derecha): - Contorno general compuesto por la base y los diferentes niveles de la pieza. - En la parte inferior derecha se proyecta el bloque saliente con el orificio semicilíndrico pasante visible en contorno continuo. - En la parte posterior e izquierda se aprecian las líneas de las paredes inclinadas y el hueco pasante prismático superior (representado con aristas vistas u ocultas según corresponda a la dirección de proyección). - Ejes de simetría con trazo fino de punto y raya para el orificio semicilíndrico y la ranura circular superior. - Planta: - Vista desde arriba: se aprecia la forma angular de la pieza con su bisel o chaflán, la entrada del hueco circular superior y el orificio semicilíndrico inferior en línea discontinua por quedar oculto bajo el saliente, así como el hueco prismático pasante. 2. Acotación: - Acotación completa según UNE/ISO: dimensiones totales (longitud, anchura, altura), posiciones de los centros de los orificios/arcos, radios de los cilindros/semicilindros ($R$), dimensiones de la entalladura y chaflanes. - Cotas nominales (medidas reales de la pieza, no las medidas en el papel).
