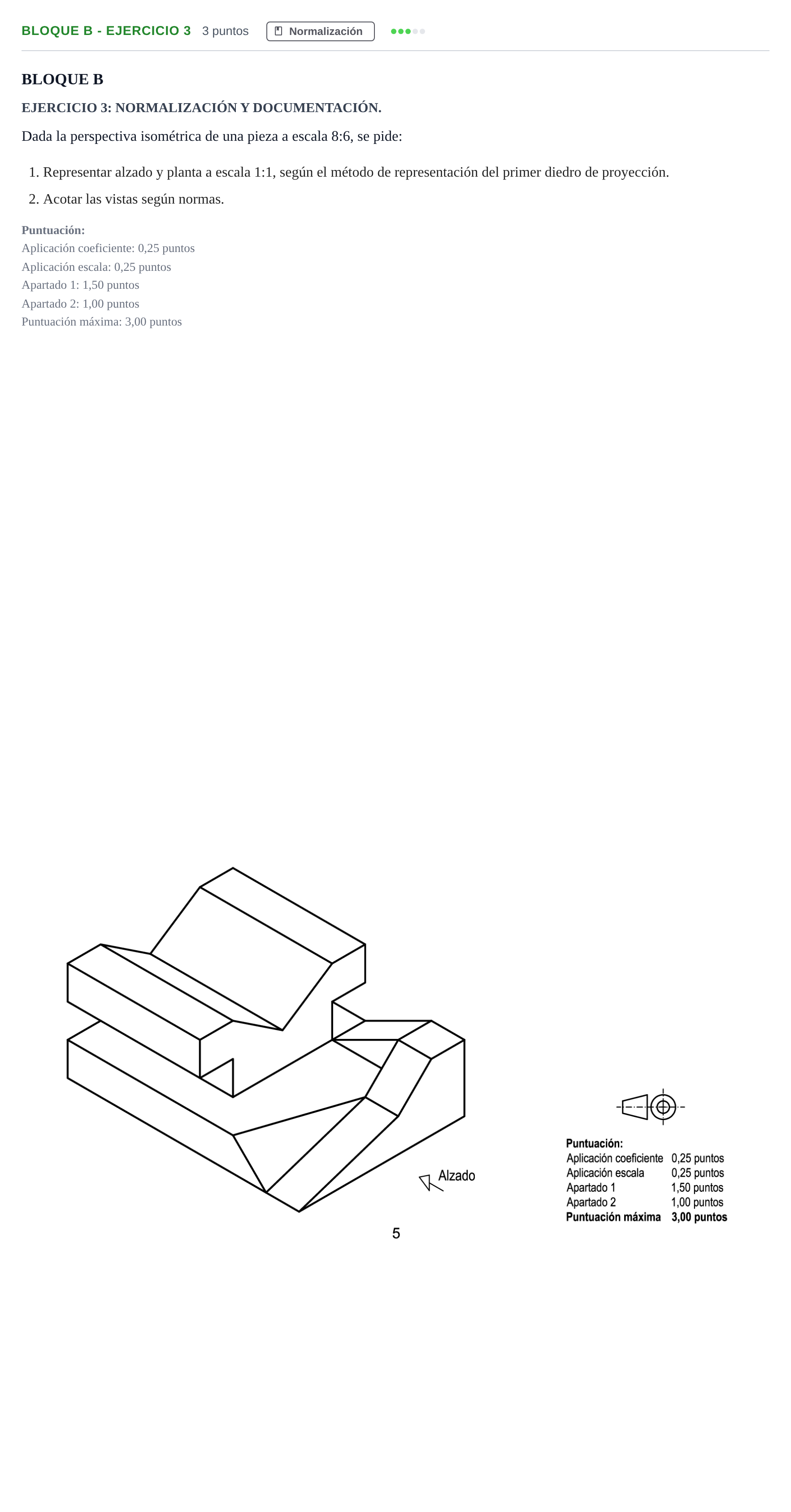

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Examen E 2020

1. Representar alzado y planta a escala 1:1, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Alzado: - Contorno general correspondiente a la dirección indicada por la flecha «Alzado» (vista desde la derecha en la perspectiva isométrica, situada a la izquierda en la disposición diédrica europea). - Base rectangular con rampa oblicua en la parte inferior derecha. - En la parte superior, perfil en V (ranura en diedro) y escalón / ranura lateral. - Correcta correspondencia entre aristas vistas (continuas gruesas) y aristas ocultas (trazos discontinuos). Planta: - Situada exactamente debajo del alzado con correspondencia y alineación estricta de todas las generatrices y vértices. - Visión cenital mostrando las caras inclinadas del diedro superior, la superficie de la rampa oblicua inferior y las ranuras longitudinales. Acotación: - Cotas de dimensión generales (longitud total, anchura total, altura total). - Cotas de posición y tamaño de la ranura prismática en V y de los rebajes y rampas oblicuas. - Correcta disposición de líneas de cota, líneas auxiliares de cota, flechas normalizadas y cifras de cota sin redundancias ni cruces innecesarios.
