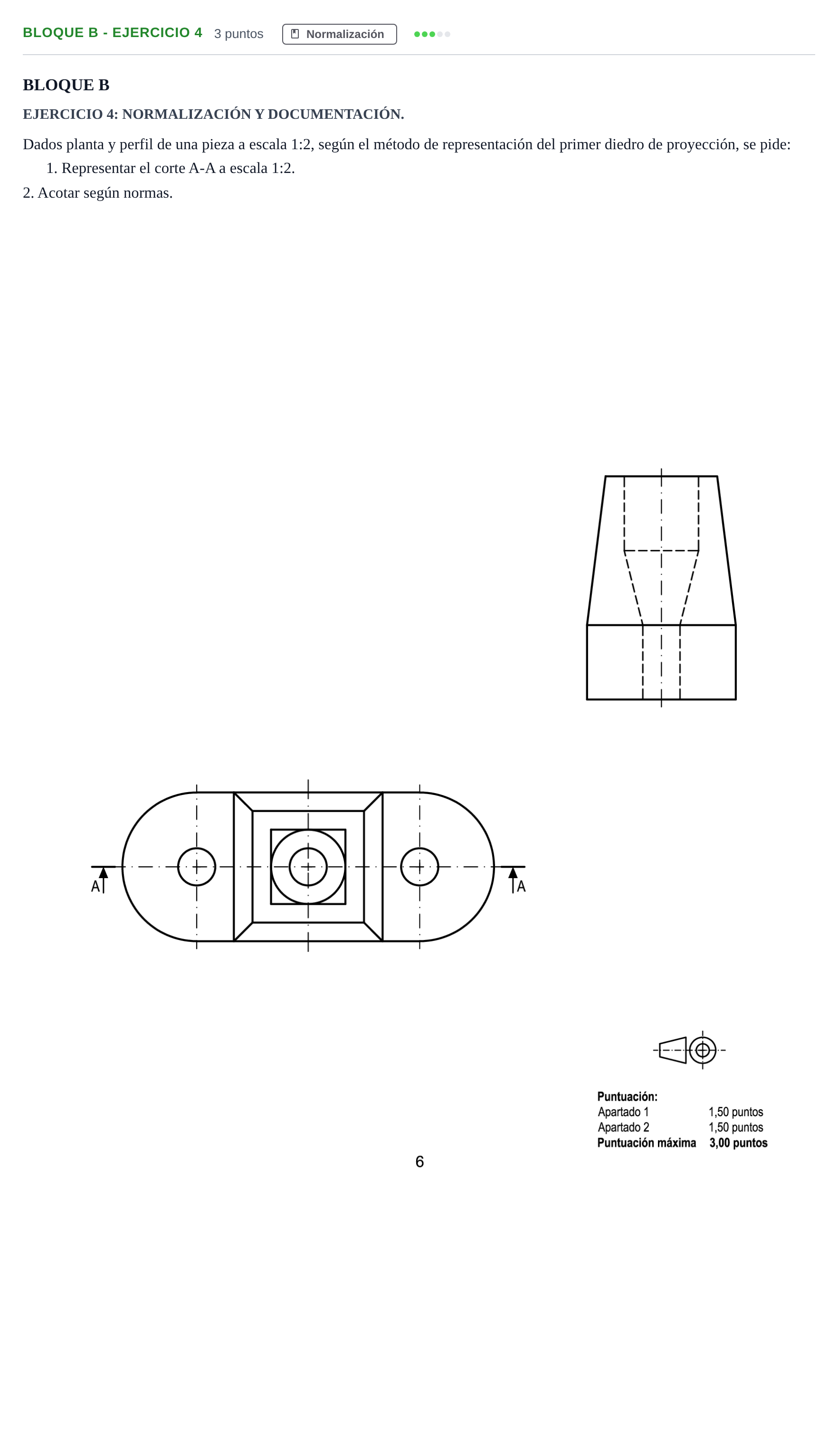

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Examen D 2020

1. Representar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Representación del corte longitudinal A-A (alzado en corte): - Va en la posición del alzado: encima de la planta y alineado con ella, y a la izquierda del perfil a su misma altura (primer diedro). - Contorno exterior: placa base de espesor uniforme con extremos redondeados. Sobre ella se levanta el cuerpo central en tronco de pirámide de base cuadrada, de lados inclinados. - Huecos cortados (sin rayado): - Dos taladros cilíndricos pasantes, simétricos a izquierda y derecha en la base, con sus aristas verticales y sus ejes. - Hueco central, con estos tramos de arriba abajo: - un hueco prismático de sección cuadrada desde la cara superior del tronco; - en su fondo, un tramo cónico que arranca con un diámetro igual al lado del cuadrado y baja hasta el nivel de la cara superior de la base; - un taladro cilíndrico pequeño, del mismo diámetro que los laterales, pasante por la base. - Rayado: líneas continuas finas a 45° en las zonas macizas cortadas por el plano A-A, con la misma inclinación y separación en toda la pieza. 2. Acotación según normas (UNE / ISO): - Acotación completa y sin cotas redundantes, con líneas de cota, flechas normalizadas y cifras legibles. - Dimensiones generales: distancia entre centros de los extremos y radio $R$ de los extremos redondeados (o longitud total), anchura de la base y altura total. - Base: espesor de la placa, $2\times\varnothing$ de los taladros laterales y distancia entre sus ejes. - Cuerpo troncopiramidal: lado de la base mayor y lado de la cara superior (con la altura del tronco). - Hueco central: - lado del hueco cuadrado ($\square$) y su profundidad; - altura del tramo cónico (o su ángulo); - $\varnothing$ del taladro cilíndrico inferior.
