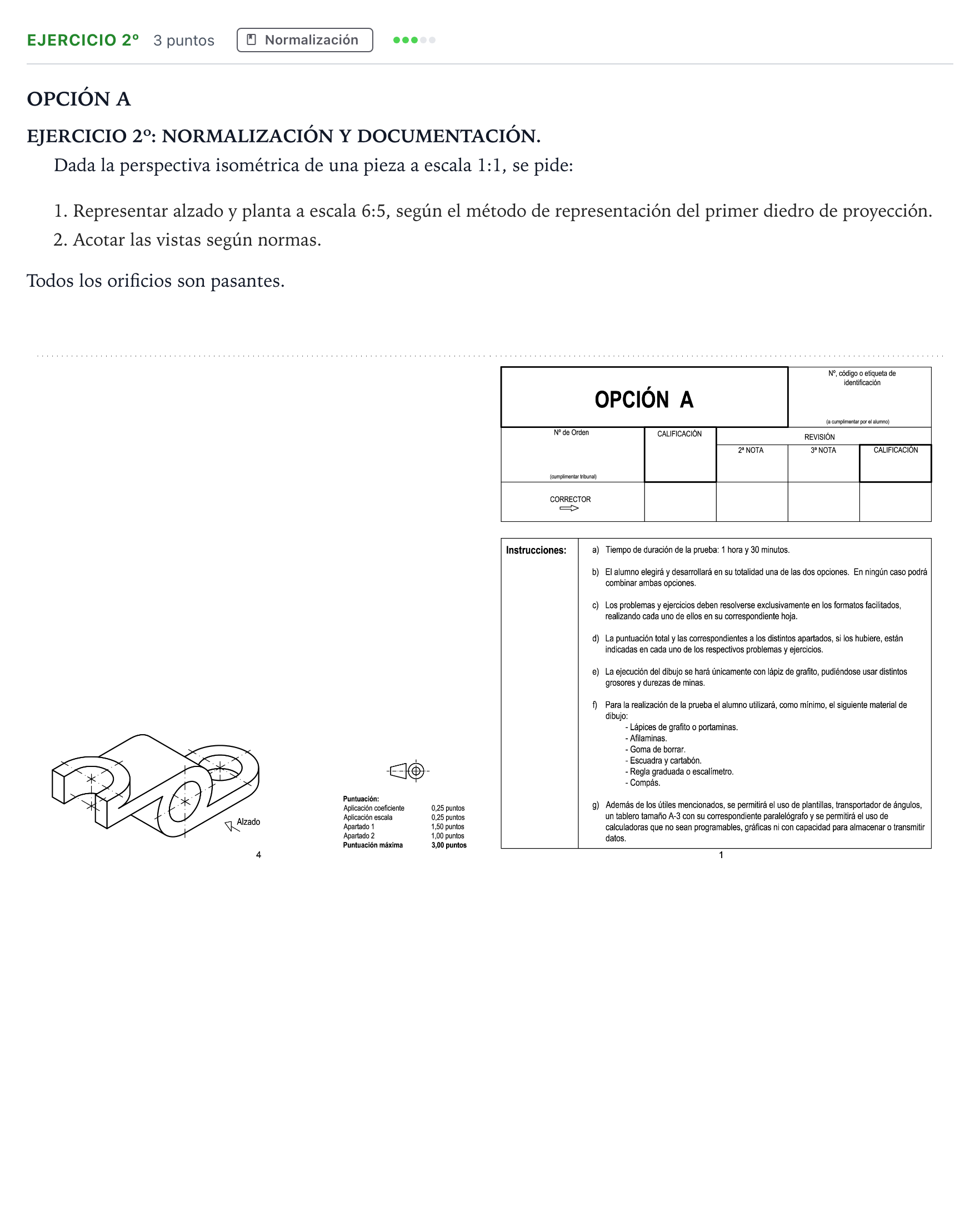

Ejercicio 2º · Dibujo técnico II PAU Andalucía Extraordinaria Suplente Opción A 2019

1. Representar alzado y planta a escala 6:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación técnica de las vistas diédricas (alzado y planta) y su acotación normalizada: 1. Vistas diédricas: - Alzado visto en la dirección de la flecha: contorno con el cuerpo central cilíndrico perforado (orificio pasante horizontal visto de perfil o sección si procede, o con líneas ocultas), el saliente acanalado en semicilindro a la izquierda y el brazo redondeado con orificio vertical a la derecha. - Planta situada directamente debajo del alzado, guardando rigurosa correspondencia proyectiva: muestra la horquilla semicircular izquierda, el cuerpo inclinado/cilíndrico intermedio y la orejeta cilíndrica derecha con su taladro pasante concéntrico. - Aplicación correcta del coeficiente de reducción isométrica ($0{,}816$) al tomar las medidas del dibujo de partida. - Aplicación rigurosa de la escala de reproducción $E = 6:5$ ($1{,}2$). 2. Acotación según normas: - Acotación completa y no redundante de las dimensiones principales: radios/diámetros de orificios pasantes y redondeos exteriores, distancias entre centros/ejes, anchuras, espesores y alturas generales. - Ejes de simetría y de revolución adecuadamente trazados con línea de trazo y punto fino. - Líneas de cota, líneas auxiliares, flechas y cifras de cota normalizadas.
