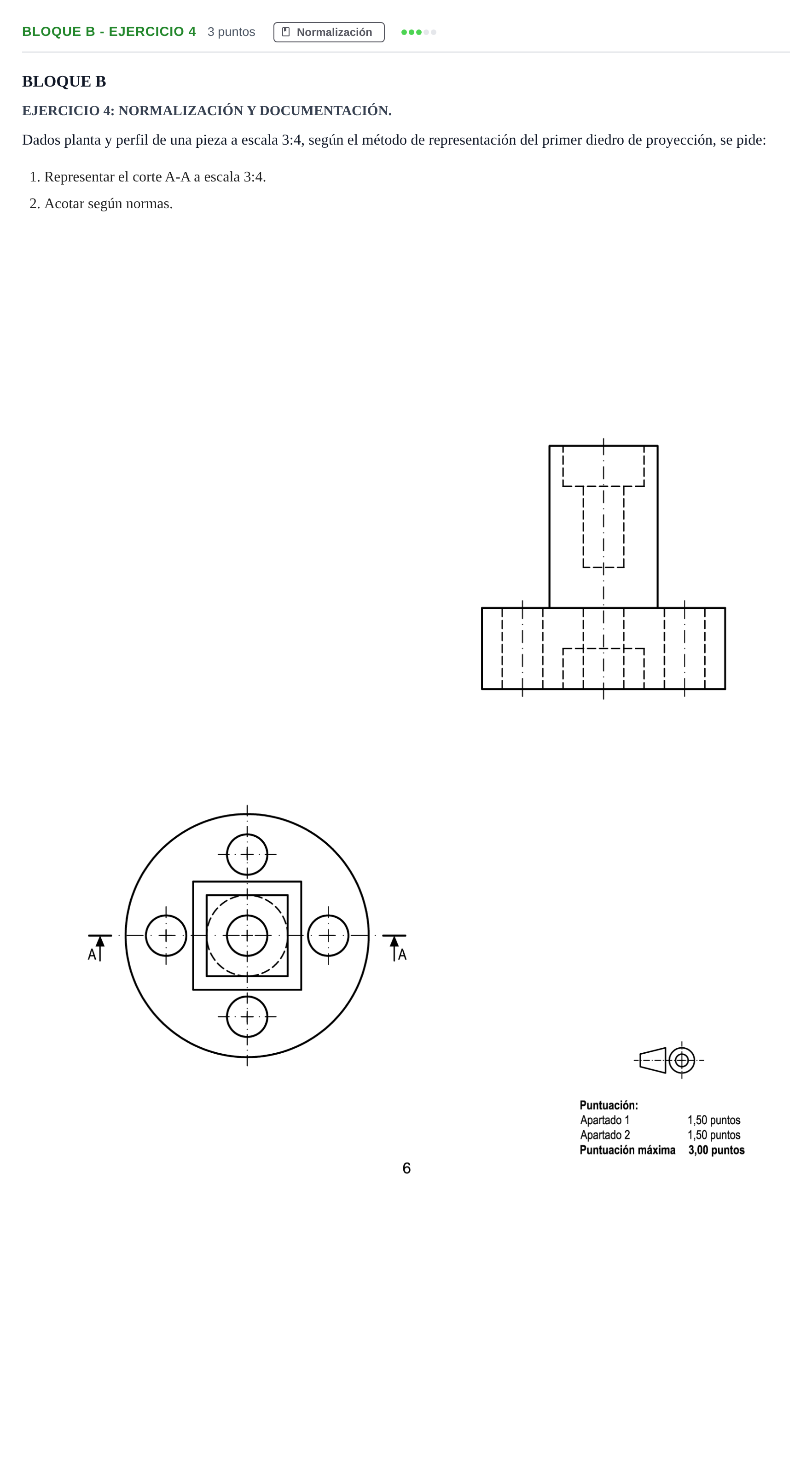

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Examen C 2020

1. Representar el corte A-A a escala 3:4. 2. Acotar según normas.

Solución: 1. Representación del corte A-A (en lugar del alzado, encima de la planta, a escala 3:4, es decir, con las mismas medidas que las vistas dadas): - El plano A-A es el plano de simetría horizontal de la planta y pasa por el eje de la pieza y por los centros de los taladros izquierdo y derecho. - Base cilíndrica (brida): se ven: * los dos taladros pasantes cortados, que quedan como huecos sin rayar con sus generatrices en línea gruesa y su eje; * el rebaje cilíndrico inferior central, que aparece como hueco rectangular abierto por abajo; su diámetro es igual al lado del cajeado cuadrado superior y su profundidad es la mitad de la altura de la base. - Prisma de base cuadrada, centrado sobre la base: * en su cara superior tiene un cajeado prismático de sección cuadrada (cuadrado interior de la planta), poco profundo y de fondo plano; * del fondo del cajeado parte un agujero cilíndrico ciego central, también de fondo plano, que termina dentro del prisma sin llegar a la base. - Entre el fondo del agujero ciego y el rebaje inferior queda material macizo, que se raya. - Se rayan a 45° con línea fina continua todas las zonas macizas cortadas, con la misma inclinación y separación en toda la pieza. No se dibujan aristas ocultas. - Se trazan con línea fina de trazo y punto el eje de la pieza y los ejes de los taladros. 2. Acotación según normas: - Base: * diámetro exterior Ø y altura; * diámetro de la circunferencia de centros de los taladros y diámetro de los taladros (4×Ø, pasantes); * diámetro Ø y profundidad del rebaje inferior. - Prisma: lado (□) y altura, o bien altura total de la pieza. - Cajeado superior: lado (□) y profundidad. - Agujero ciego central: diámetro Ø y profundidad. - Cotas completas y no redundantes, con el símbolo correcto (Ø, □), flechas normalizadas y cifras sin cruces de líneas (UNE-EN ISO 129-1).
