Ejercicio 1A · Dibujo técnico II PAU Andalucía Ordinaria Titular 2026

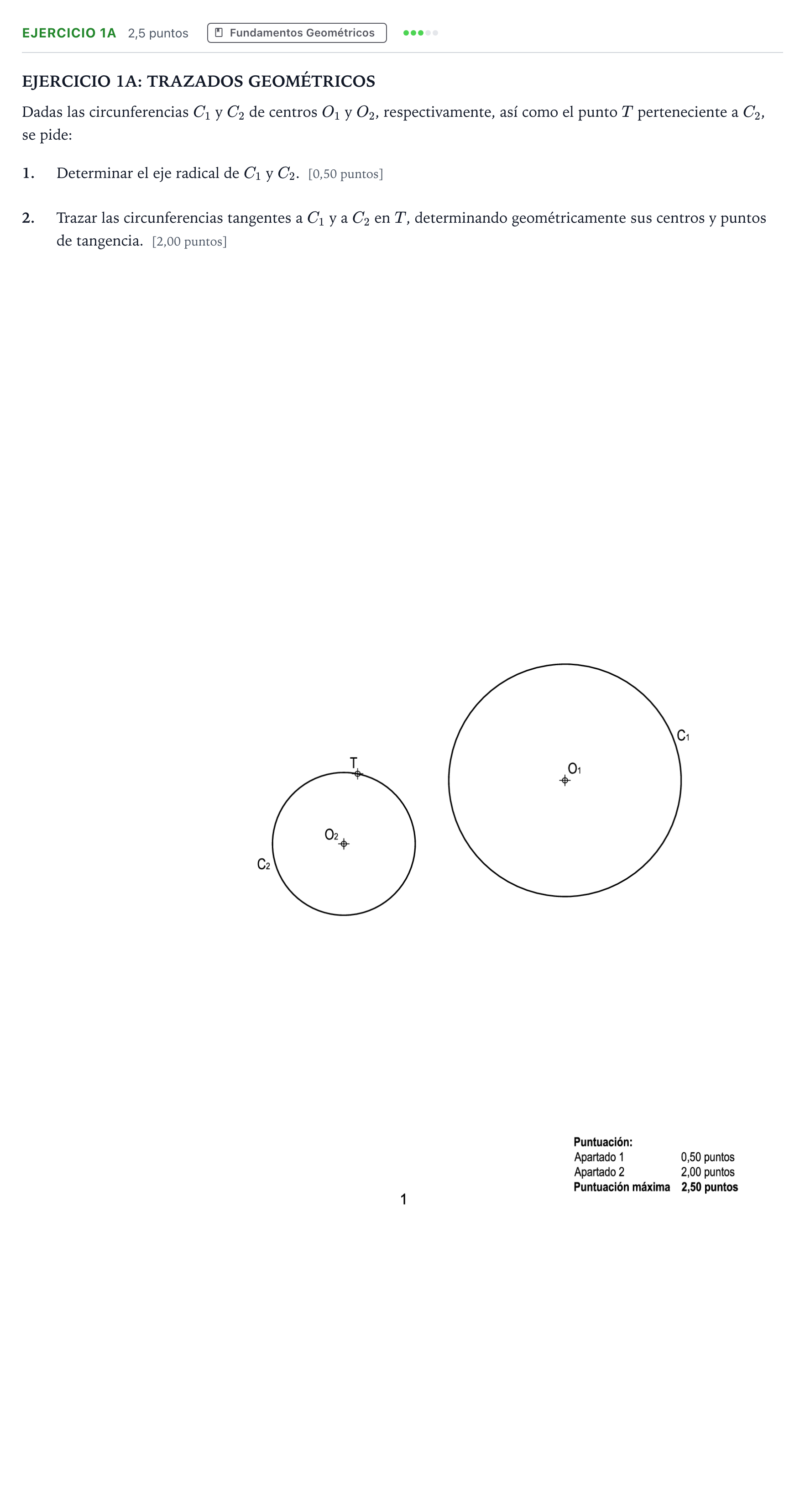

EJERCICIO 1A: TRAZADOS GEOMÉTRICOS. 1. Determinar el eje radical de C₁ y C₂. 2. Trazar las circunferencias tangentes a C₁ y a C₂ en T, determinando geométricamente sus centros y puntos de tangencia.

Solución: 1. Eje radical de $C_1$ y $C_2$: Recta perpendicular a la recta de centros $O_1O_2$ obtenida a partir de una circunferencia auxiliar secante a ambas. 2. Circunferencias tangentes: Dos circunferencias solución con centros $O_{s1}$ y $O_{s2}$ sobre la recta normal $O_2T$, tangentes a $C_2$ en $T$ y a $C_1$ en los puntos de tangencia $T_1$ y $T'_1$.
