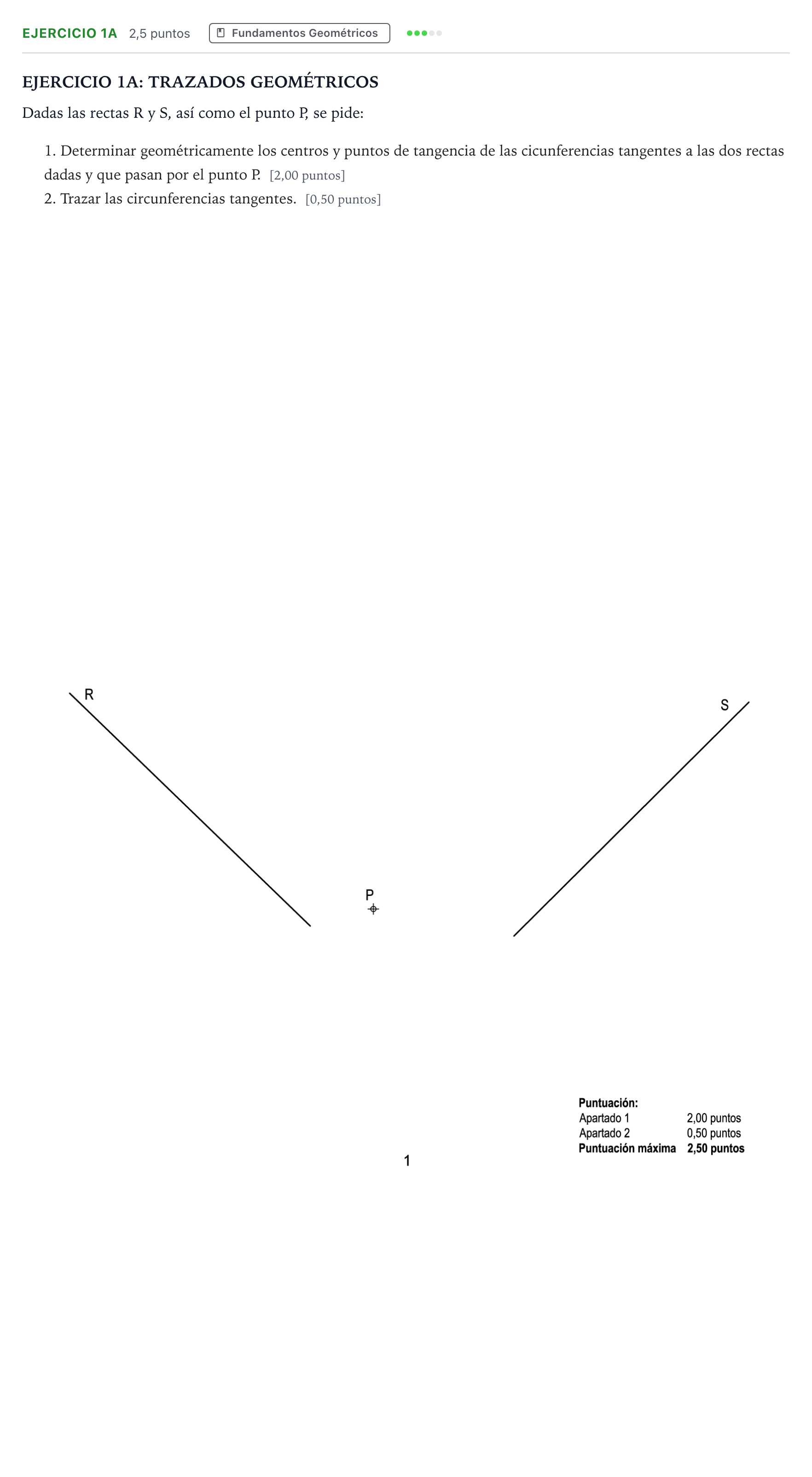

Ejercicio 1A · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2 2026

Determinar geométricamente los centros y puntos de tangencia de las cicunferencias tangentes a las dos rectas dadas y que pasan por el punto P, y trazar las circunferencias tangentes.

Solución: Dos circunferencias tangentes a las rectas R y S que pasan por el punto P, con centros $O_1$ y $O_2$ sobre la bisectriz del ángulo formado por R y S, y sus respectivos puntos de tangencia $T_{1R}, T_{2R}$ en R y $T_{1S}, T_{2S}$ en S debidamente determinados mediante perpendiculares desde los centros.
