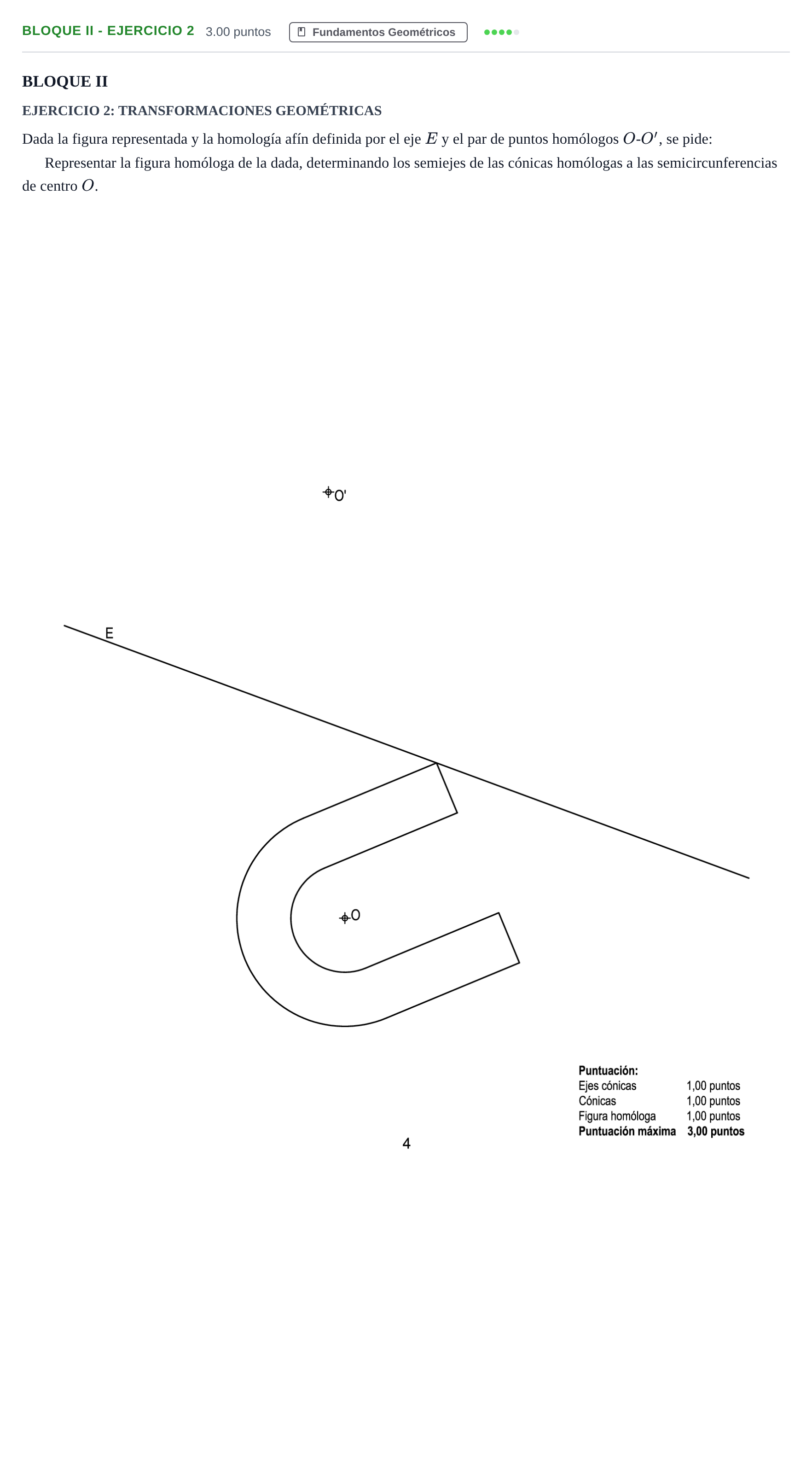

Bloque II - Ejercicio 2 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2024

Representar la figura homóloga de la dada, determinando los semiejes de las cónicas homólogas a las semicircunferencias de centro O.

Solución: Trazado geométrico completo que incluye: 1. Determinación de la dirección de afinidad dada por la recta $OO'$. 2. Determinación de los semiejes mayor y menor de las elipses homólogas a las semicircunferencias de centro $O$. 3. Trazado de las semielipses homólogas con centro en $O'$. 4. Determinación de los vértices y segmentos rectos homólogos mediante puntos dobles en el eje $E$ y paralelas a la dirección $OO'$. 5. Delineación final de la figura homóloga completa.
