Bloque II - Ejercicio 2 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2024

Tema: Fundamentos Geométricos · Del examen Ordinaria Reserva (2024)

Enunciado

BLOQUE II

EJERCICIO 2: TRANSFORMACIONES GEOMÉTRICAS

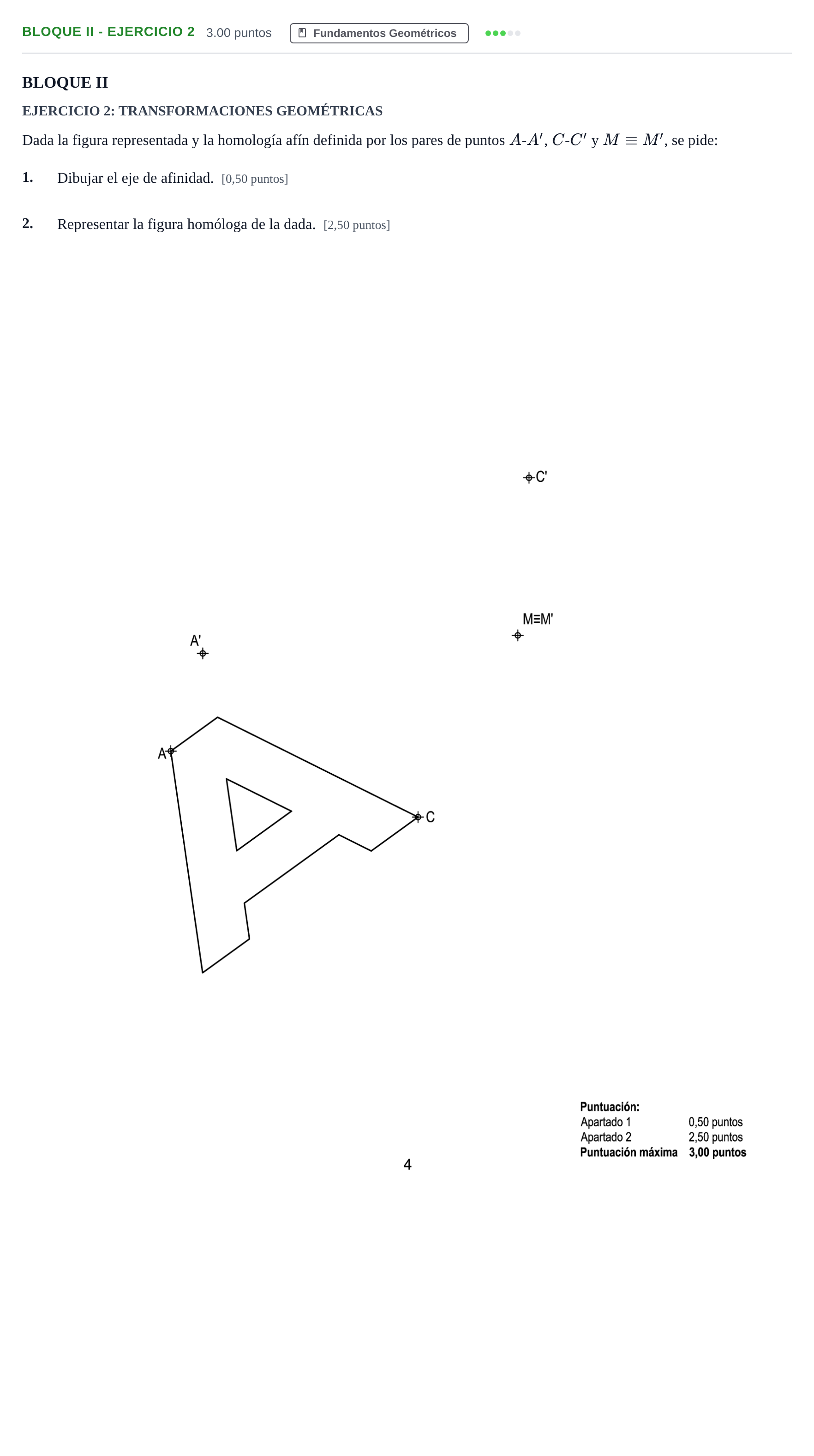

Dada la figura representada y la homología afín definida por los pares de puntos AA-A′A', CC-C′C' y M≡M′M\equiv M', se pide:

1.

Dibujar el eje de afinidad. [0,50 puntos]

2.

Representar la figura homóloga de la dada. [2,50 puntos]

Enunciado: Bloque II - Ejercicio 2 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2024

Solución

Solución de AprenAI (no es la oficial)

1. Dibujar el eje de afinidad. 2. Representar la figura homóloga de la dada.

Solución: 1. Eje de afinidad (ee): Recta que une el punto doble M≡M′M \equiv M' con el punto de intersección P≡P′P \equiv P' de las rectas homólogas ACAC y A′C′A'C'. 2. Figura afín: Figura resultante de transformar los vértices de la letra 'A' mediante rectas que convergen con sus homólogas en el eje de afinidad y proyectando en la dirección de afinidad (AA′AA' paralela a CC′CC').

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
