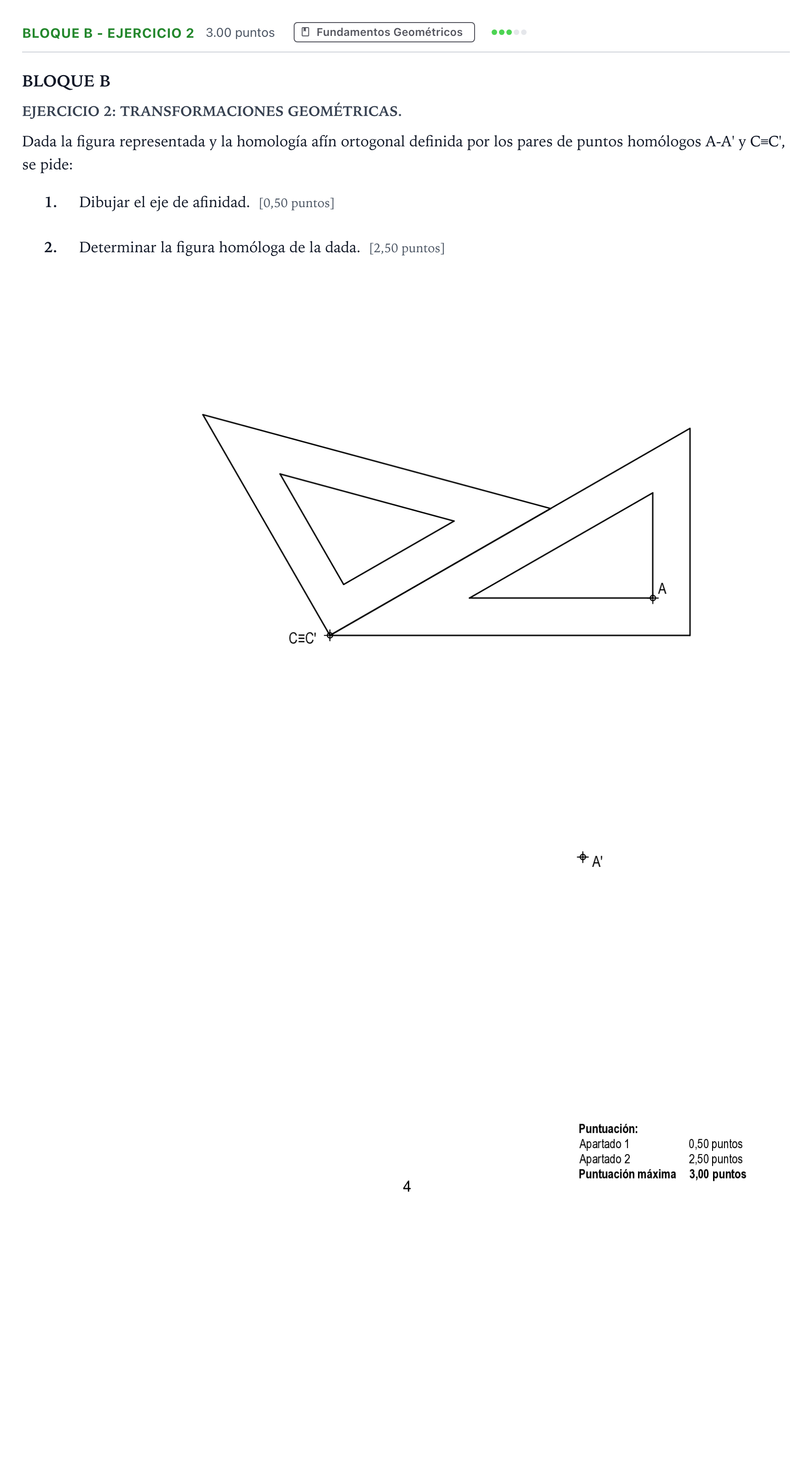

Bloque B - Ejercicio 2 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2021

1. Dibujar el eje de afinidad. 2. Determinar la figura homóloga de la dada.

Solución: 1. Eje de afinidad: Recta trazada por el punto $C\equiv C'$ perpendicular a la dirección del segmento $AA'$. 2. Figura homóloga: Conjunto de vértices transformados correspondientes a los contornos exterior e interior de ambas escuadras: - Cada vértice homólogo $V'$ se sitúa sobre la recta paralela a $AA'$ trazada por $V$. - La posición de cada $V'$ se obtiene prolongando las rectas de los lados hasta cortar al eje de afinidad en sus correspondientes puntos dobles y uniendo estos puntos con los homólogos ya conocidos ($C'$ o $A'$). - Se dibujan a línea continua visible los lados exteriores e interiores homólogos correspondientes a ambas piezas.
