Enunciado

BLOQUE B — EJERCICIO 2: TRANSFORMACIONES GEOMÉTRICAS.

Dada la figura representada y la homología afín definida por los pares de puntos homólogos A-A′A\text{-}A', B-B′B\text{-}B' y C≡C′C \equiv C', se pide:

1. Dibujar el eje de afinidad. [0,50 puntos]

2. Representar la figura homóloga de la dada. [2,50 puntos]

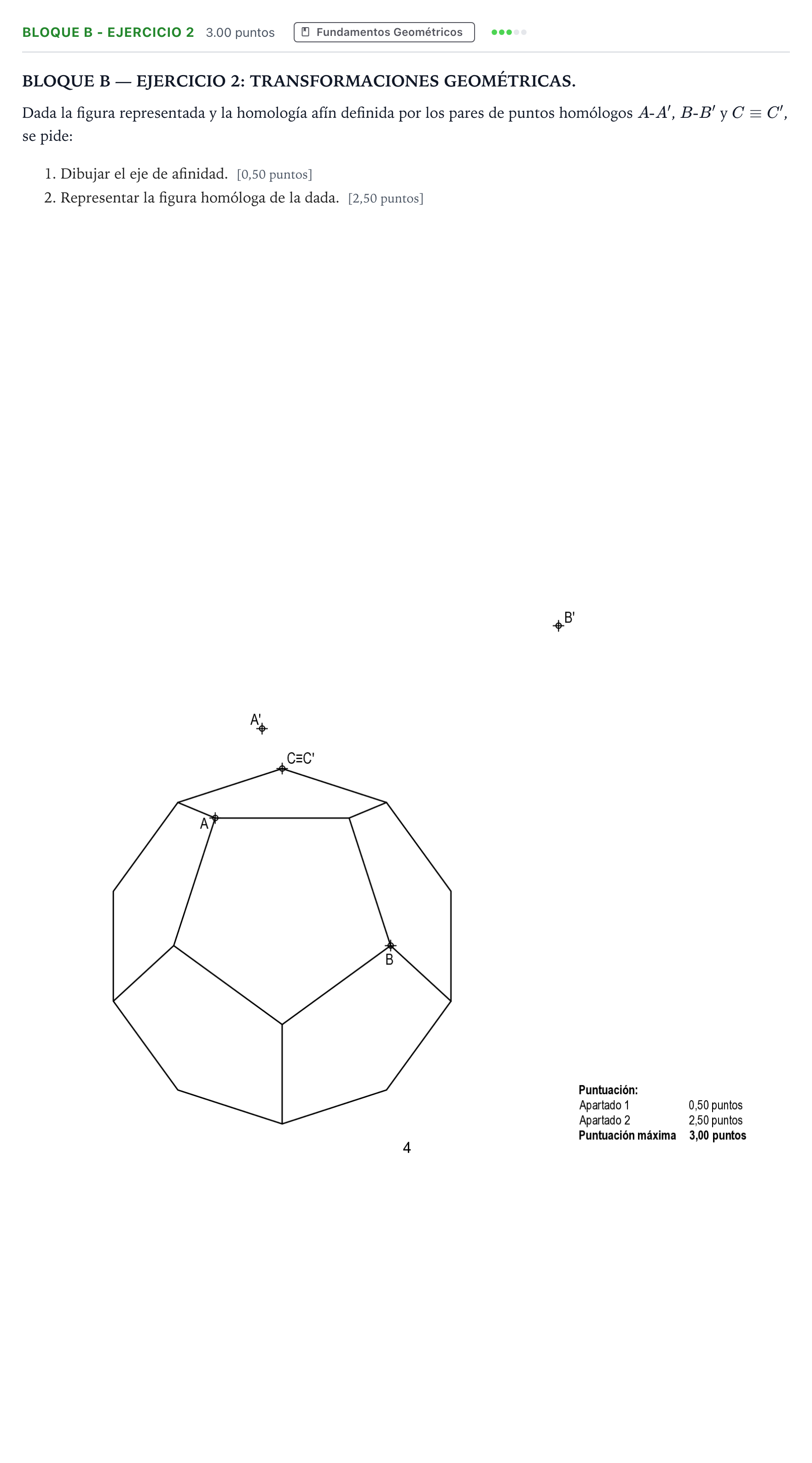

Enunciado: Bloque B - Ejercicio 2 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2021

Solución

Solución de AprenAI (no es la oficial)

1. Dibujar el eje de afinidad. 2. Representar la figura homóloga de la dada.

Solución: Eje de afinidad que pasa por el punto doble C≡C′C \equiv C' y por el punto de intersección I=AB∩A′B′I = AB \cap A'B'. Figura homóloga obtenida trasladando cada vértice según la dirección de afinidad (AA′∥BB′AA' \parallel BB') y mediante rectas auxiliares que cortan al eje de afinidad.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
