Ejercicio 1º · Dibujo técnico II PAU Andalucía Extraordinaria Suplente Opción B 2019
Tema: Fundamentos Geométricos · Del examen Extraordinaria Suplente Opción B (2019)
Enunciado

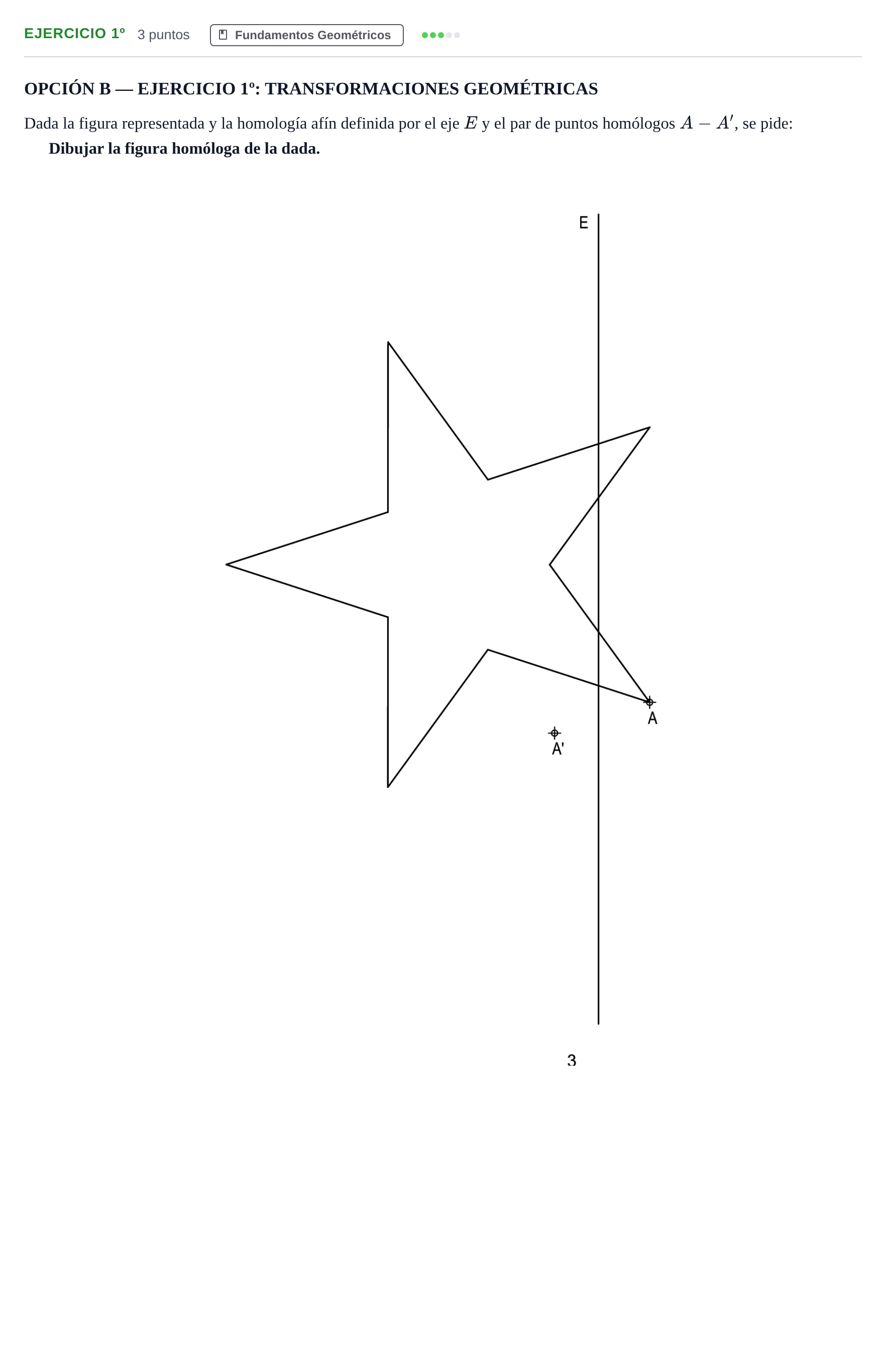

OPCIÓN B — EJERCICIO 1º: TRANSFORMACIONES GEOMÉTRICAS
Dada la figura representada y la homología afín definida por el eje y el par de puntos homólogos , se pide:
Dibujar la figura homóloga de la dada.
Solución
Solución de AprenAI (no es la oficial)
Dibujar la figura homóloga de la dada.
Solución: Polígono estrellado de 10 lados transformado mediante afinidad: cada uno de los 10 vértices originales tiene su homólogo sobre la paralela a la recta que pasa por , situándose además sobre la recta homóloga correspondiente hallada mediante el punto doble en el eje . La unión ordenada de los 10 vértices homólogos genera la estrella afín resultante.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
