Bloque B - Ejercicio 2 · Dibujo técnico II PAU Andalucía Examen E 2020

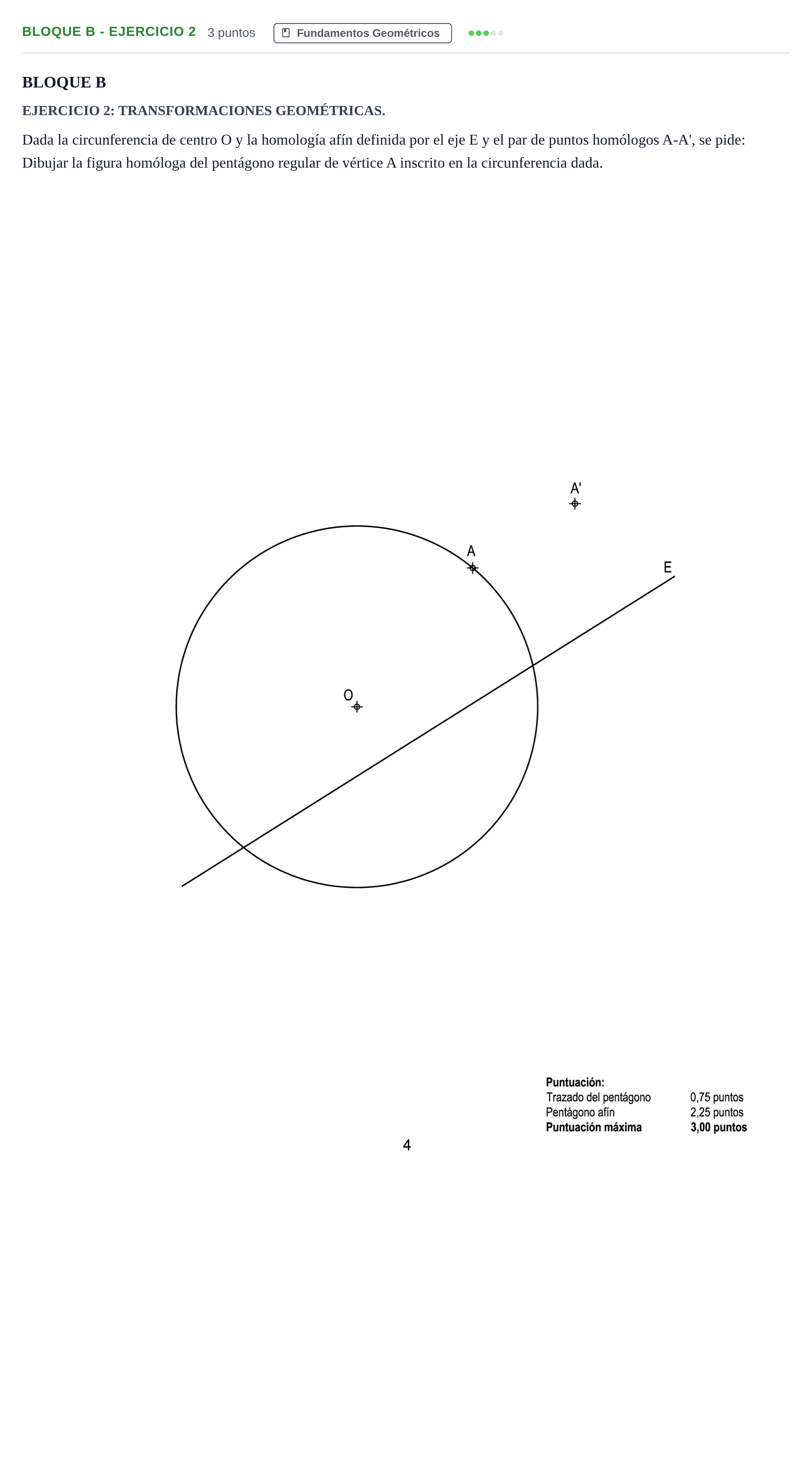

Dibujar la figura homóloga del pentágono regular de vértice A inscrito en la circunferencia dada.

Solución: 1. Pentágono regular inscrito en la circunferencia: Vértices $A, B, C, D, E_5$ sobre la circunferencia trazados mediante el método geométrico exacto de construcción del pentágono regular a partir del vértice dado $A$. 2. Pentágono afín: Polígono transformado $A'B'C'D'E'_5$ obtenido trazando por cada vértice una paralela a la dirección de afinidad $AA'$ y prolongando los lados hasta cortar al eje $E$ en puntos dobles de corte.
