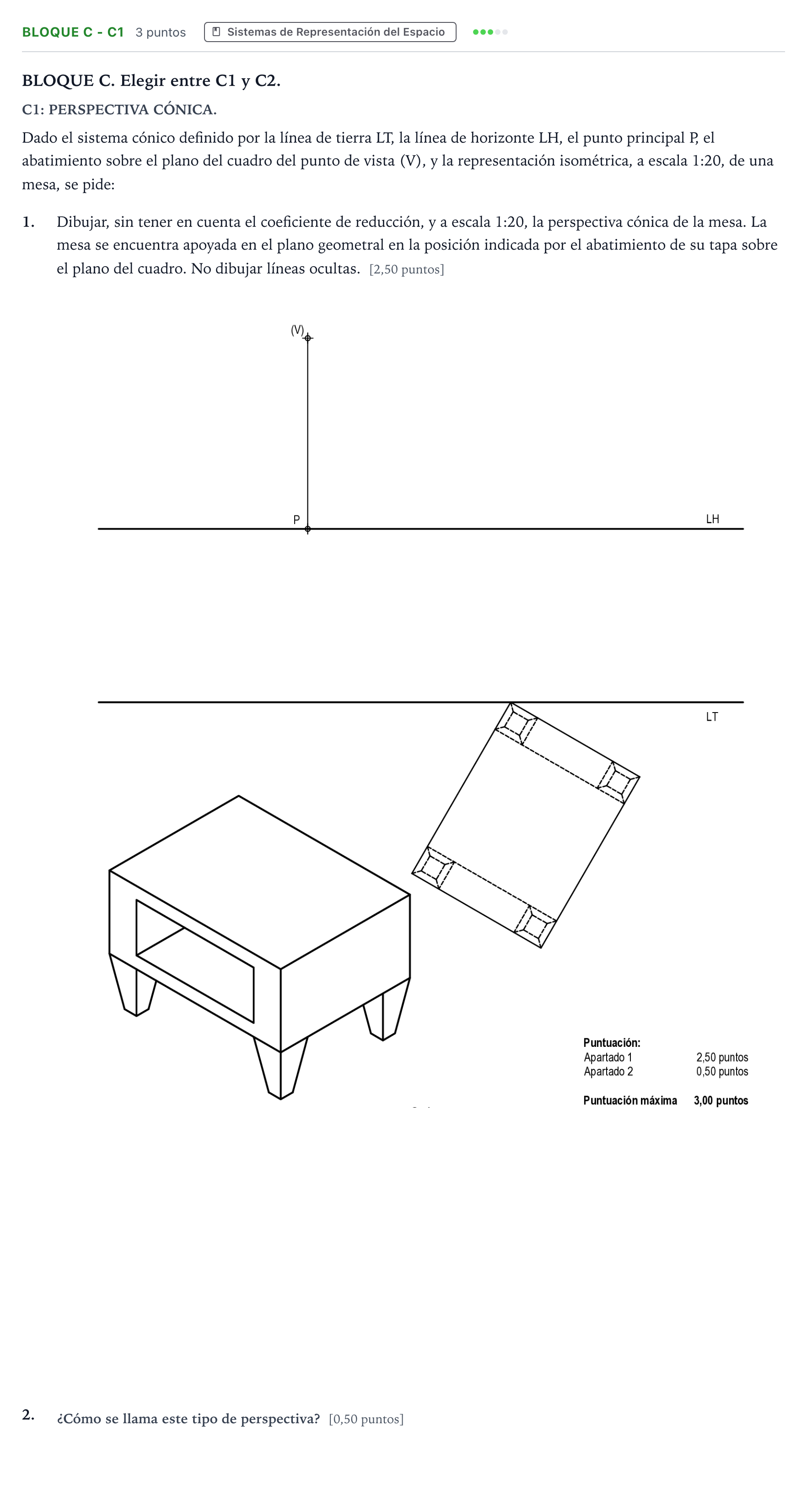

Bloque C - C1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular A 2025

2. ¿Cómo se llama este tipo de perspectiva?

Solución: Perspectiva cónica oblicua / Cónica oblicua / Cónica con dos puntos de fuga

1. Dibujar, sin tener en cuenta el coeficiente de reducción, y a escala 1:20, la perspectiva cónica de la mesa.

Solución: Trazado completo de la perspectiva cónica oblicua de la mesa: 1. Puntos de fuga y métricos: Desde $(V)$ se trazan paralelas a las dos direcciones perpendiculares de los lados de la tapa abatida hasta cortar a la línea de horizonte LH en los focos o puntos de fuga $F_1$ y $F_2$. Con centro en $F_1$ y radio $F_1-(V)$ se halla el punto métrico $M_1$ sobre LH (o centro en $F_2$ para $M_2$). 2. Perspectiva de la base o tapa: Se prolongan los lados de la planta abatida hasta la LT para obtener las trazas de las rectas, y se fugan hacia $F_1$ y $F_2$. Con ayuda de las medidas y los puntos métricos se determina la perspectiva cónica de la tapa superior. 3. Alturas: Las alturas reales de las patas y del cuerpo de la mesa (tomadas de la vista isométrica a escala 1:20) se miden en verdadera magnitud sobre las líneas de traza situadas en la LT y se fugan al foco correspondiente. 4. Acabado: Se repasan a línea continua las aristas visibles del cuerpo hueco y de las cuatro patas inclinadas cónicamente, omitiendo las aristas ocultas.
