Bloque C - C2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 2 A 2025
Tema: Sistemas de Representación del Espacio · Del examen Ordinaria Suplente 2 A (2025)

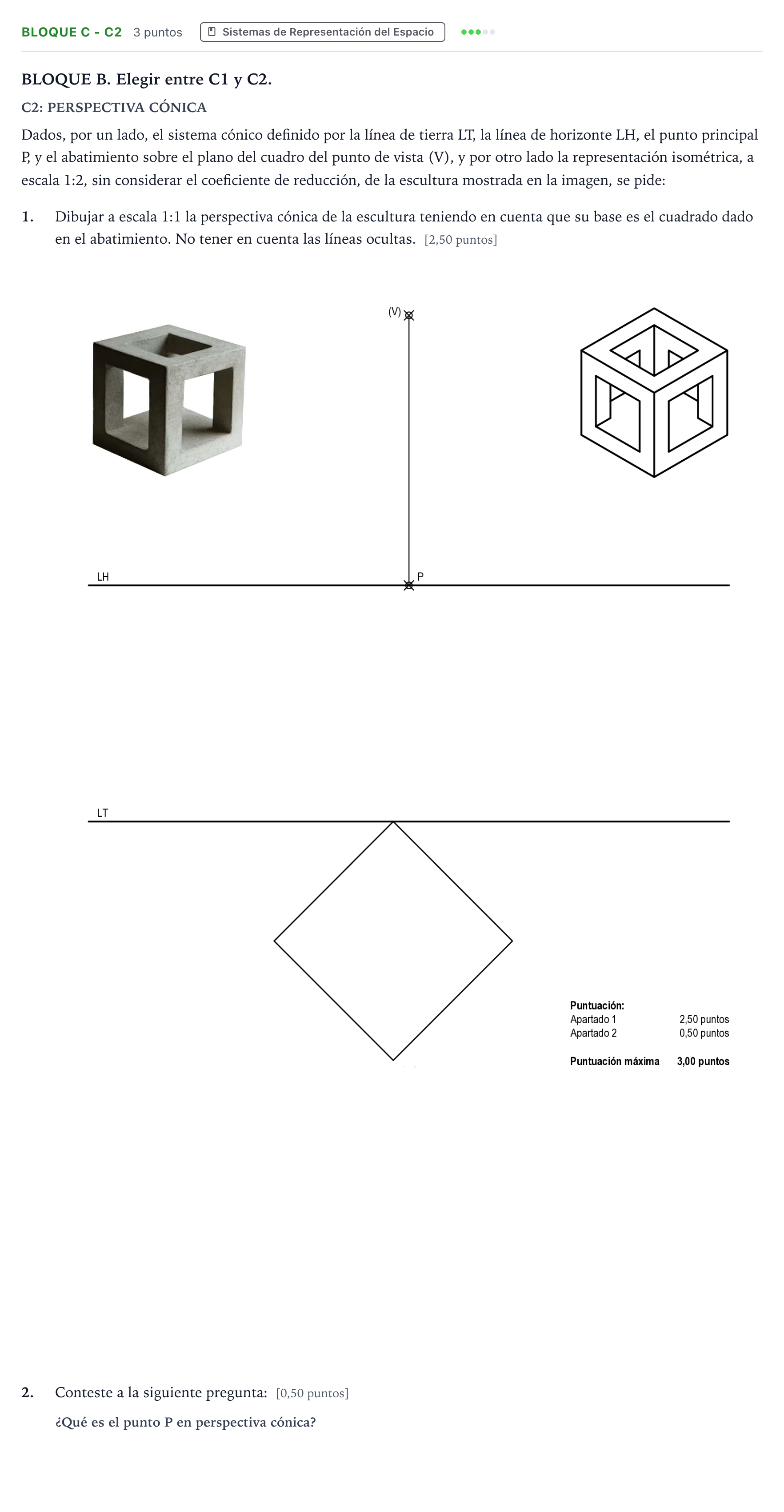

Enunciado
BLOQUE B. Elegir entre C1 y C2.
C2: PERSPECTIVA CÓNICA
Dados, por un lado, el sistema cónico definido por la línea de tierra LT, la línea de horizonte LH, el punto principal P, y el abatimiento sobre el plano del cuadro del punto de vista (V), y por otro lado la representación isométrica, a escala 1:2, sin considerar el coeficiente de reducción, de la escultura mostrada en la imagen, se pide:
1.
Dibujar a escala 1:1 la perspectiva cónica de la escultura teniendo en cuenta que su base es el cuadrado dado en el abatimiento. No tener en cuenta las líneas ocultas. [2,50 puntos]
2.
Conteste a la siguiente pregunta: [0,50 puntos]

Solución
Solución de AprenAI (no es la oficial)
1. Dibujar a escala 1:1 la perspectiva cónica de la escultura teniendo en cuenta que su base es el cuadrado dado en el abatimiento. No tener en cuenta las líneas ocultas.
Solución: Construcción de la perspectiva cónica: 1. Puntos de fuga de la base ( y ): Desde el punto de vista abatido , se trazan rectas paralelas a los lados del cuadrado de la base hasta cortar a la Línea de Horizonte (LH), determinando los focos de fuga (a la izquierda) y (a la derecha). 2. Perspectiva de la base exterior: El vértice más cercano de la base cuadrada toca la Línea de Tierra (LT), por lo que se encuentra en verdadera magnitud. Desde este punto de contacto en LT, se trazan las líneas de fuga hacia y . Los otros vértices de la base se proyectan desde hasta la LT y se llevan hacia sus respectivas fugas, o bien mediante los puntos métricos correspondientes. 3. Cubo exterior: Al estar en escala 1:1, la altura de la escultura es igual a la longitud del lado del cuadrado de la base abatida. Se levanta esta altura en verdadera magnitud sobre la vertical del vértice en contacto con la LT. Desde la cota superior se fuga hacia y , cerrando las caras exteriores visibles (frontal-izquierda, frontal-derecha y superior). 4. Perforaciones cuadradas: En la representación isométrica a escala 1:2, se observa el grosor de las aristas del marco (equivalente al doble en escala 1:1). Se miden los espesores de las paredes en verdadera magnitud sobre la LT y se proyectan en perspectiva para definir los vanos cuadrados pasantes de las caras vistas. 5. Hueco interior visible: Se dibujan las aristas interiores vistas de las paredes traseras e inferior que quedan visibles a través de los huecos perforados, trazando sus fugas hacia y . No se representan las líneas ocultas.
La solución del apartado que falta y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
