Bloque C - C1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular B 2025

BLOQUE C. Elegir entre C1 y C2.

C1: PERSPECTIVA CÓNICA

Dado el sistema definido por la línea de tierra LT, la línea de horizonte LH, el punto principal P y el abatimiento sobre el plano del cuadro del punto de vista (V), se pide:

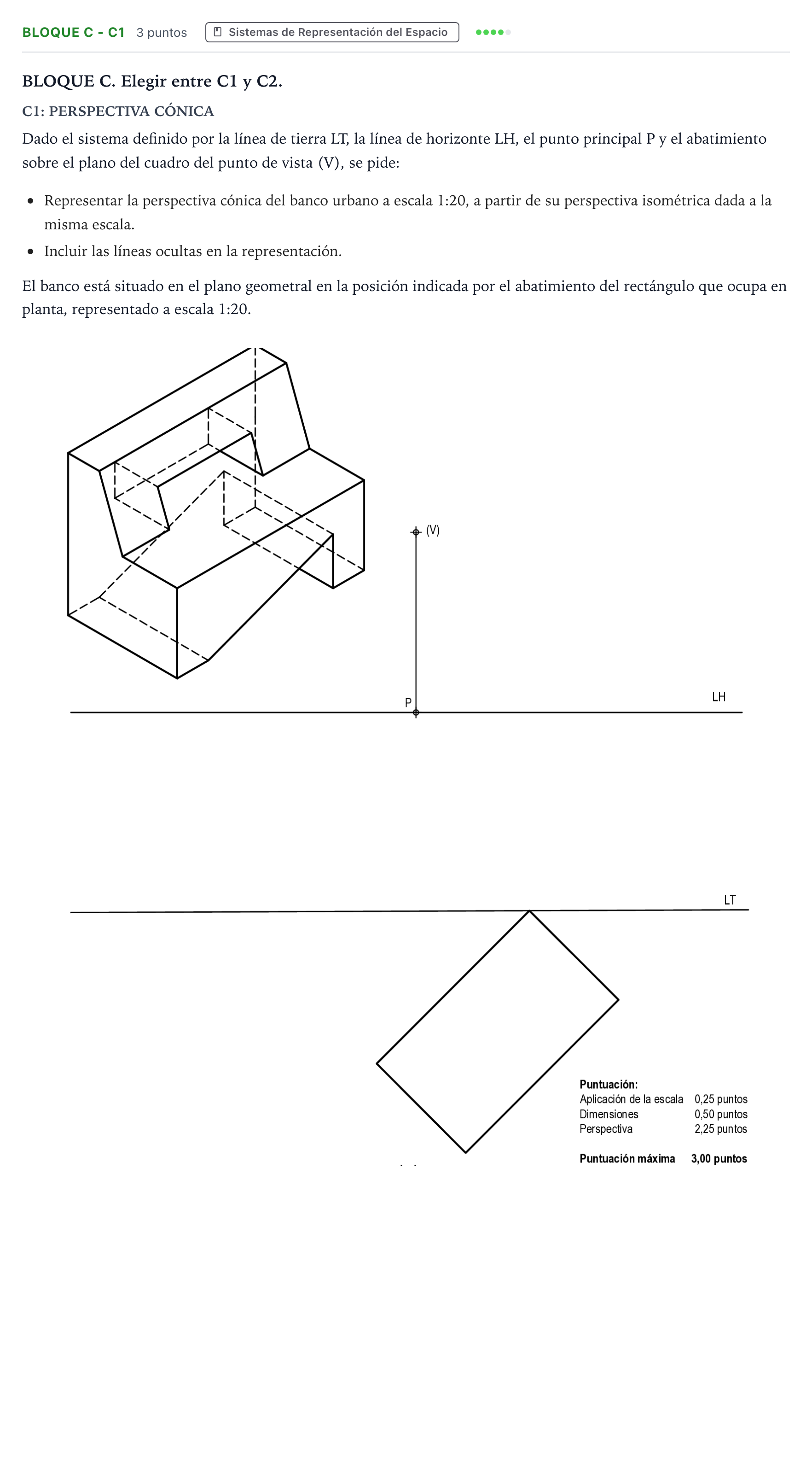

Representar la perspectiva cónica del banco urbano a escala 1:20, a partir de su perspectiva isométrica dada a la misma escala.

Incluir las líneas ocultas en la representación.

El banco está situado en el plano geometral en la posición indicada por el abatimiento del rectángulo que ocupa en planta, representado a escala 1:20.
