Bloque C - C2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular A 2025

2. ¿Qué tipo de perspectiva cónica es esta?

Solución: Perspectiva cónica oblicua / Cónica angular / Cónica de dos puntos de fuga

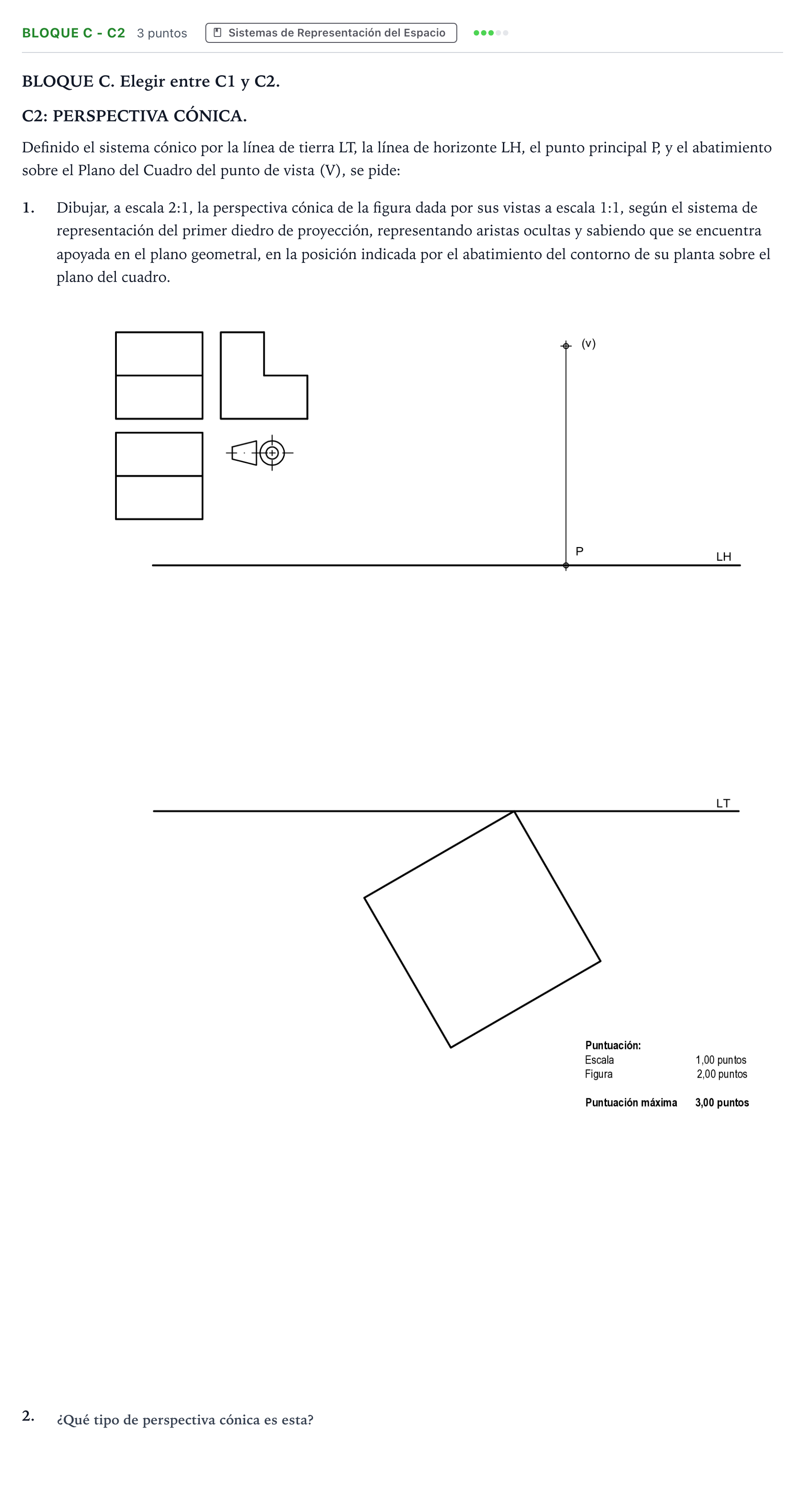

1. Dibujar, a escala 2:1, la perspectiva cónica de la figura dada por sus vistas a escala 1:1...

Solución: Perspectiva cónica oblicua a escala 2:1: - Determinación de los puntos de fuga $F$ y $F'$ sobre la línea de horizonte a partir del punto de vista abatido $(V)$ trazando paralelas a los lados de la planta abatida. - Trazado de las rectas fugadas y localización de los vértices de la base sobre el plano geometral mediante rectas visuales que pasan por $(V)$ o puntos métricos. - Aplicación de la escala 2:1 a las alturas tomadas en las trazas de los planos verticales con el plano del cuadro (línea de tierra) y fuga hacia los focos correspondientes. - Representación completa de aristas vistas con línea continua gruesa y aristas ocultas con línea discontinua.
