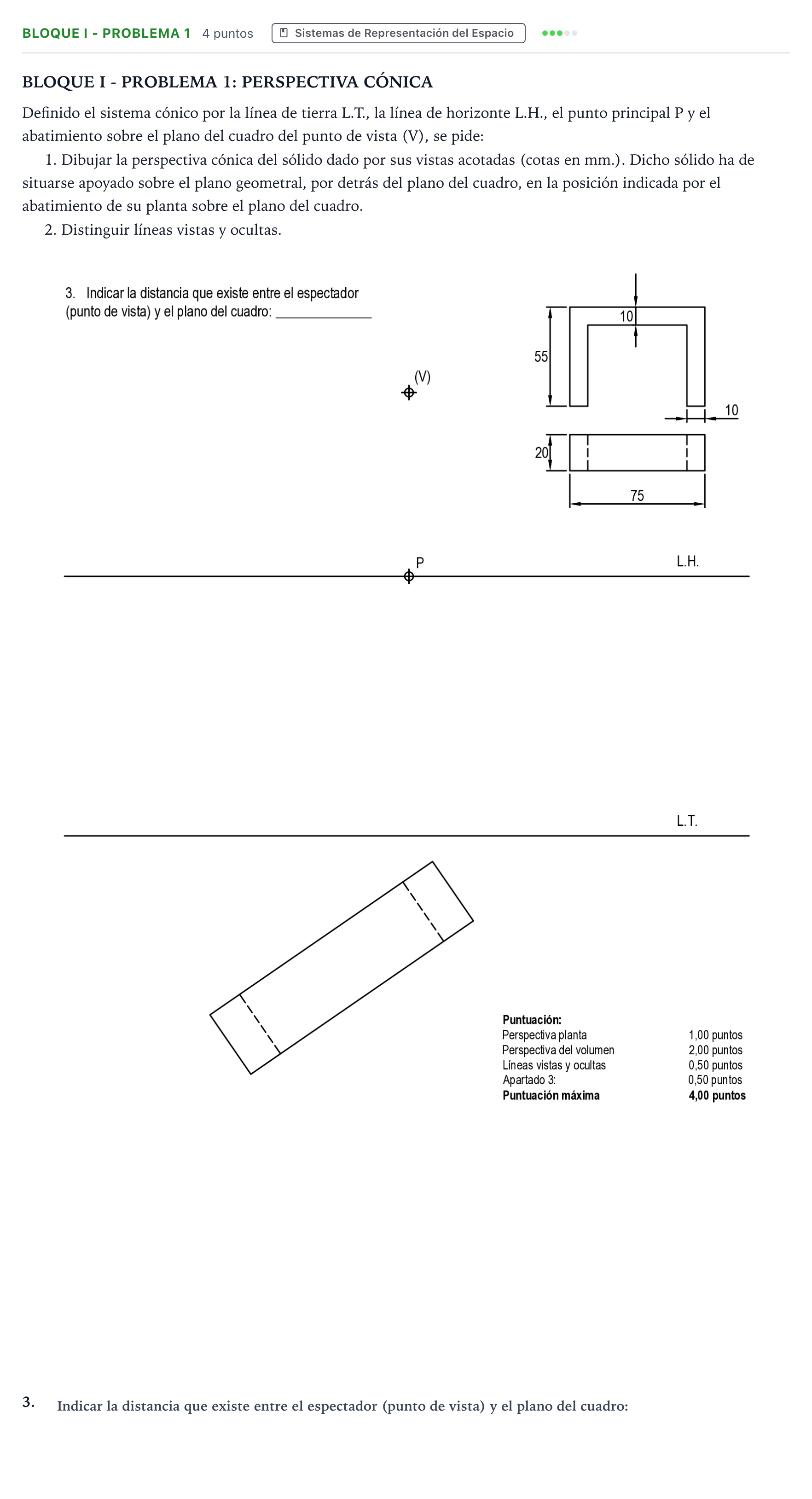

BLOQUE I - PROBLEMA 1: PERSPECTIVA CÓNICA

Definido el sistema cónico por la línea de tierra L.T., la línea de horizonte L.H., el punto principal P y el abatimiento sobre el plano del cuadro del punto de vista (V), se pide:

1. Dibujar la perspectiva cónica del sólido dado por sus vistas acotadas (cotas en mm.). Dicho sólido ha de situarse apoyado sobre el plano geometral, por detrás del plano del cuadro, en la posición indicada por el abatimiento de su planta sobre el plano del cuadro.

2. Distinguir líneas vistas y ocultas.

3.
