Bloque C - C1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 2 B 2025

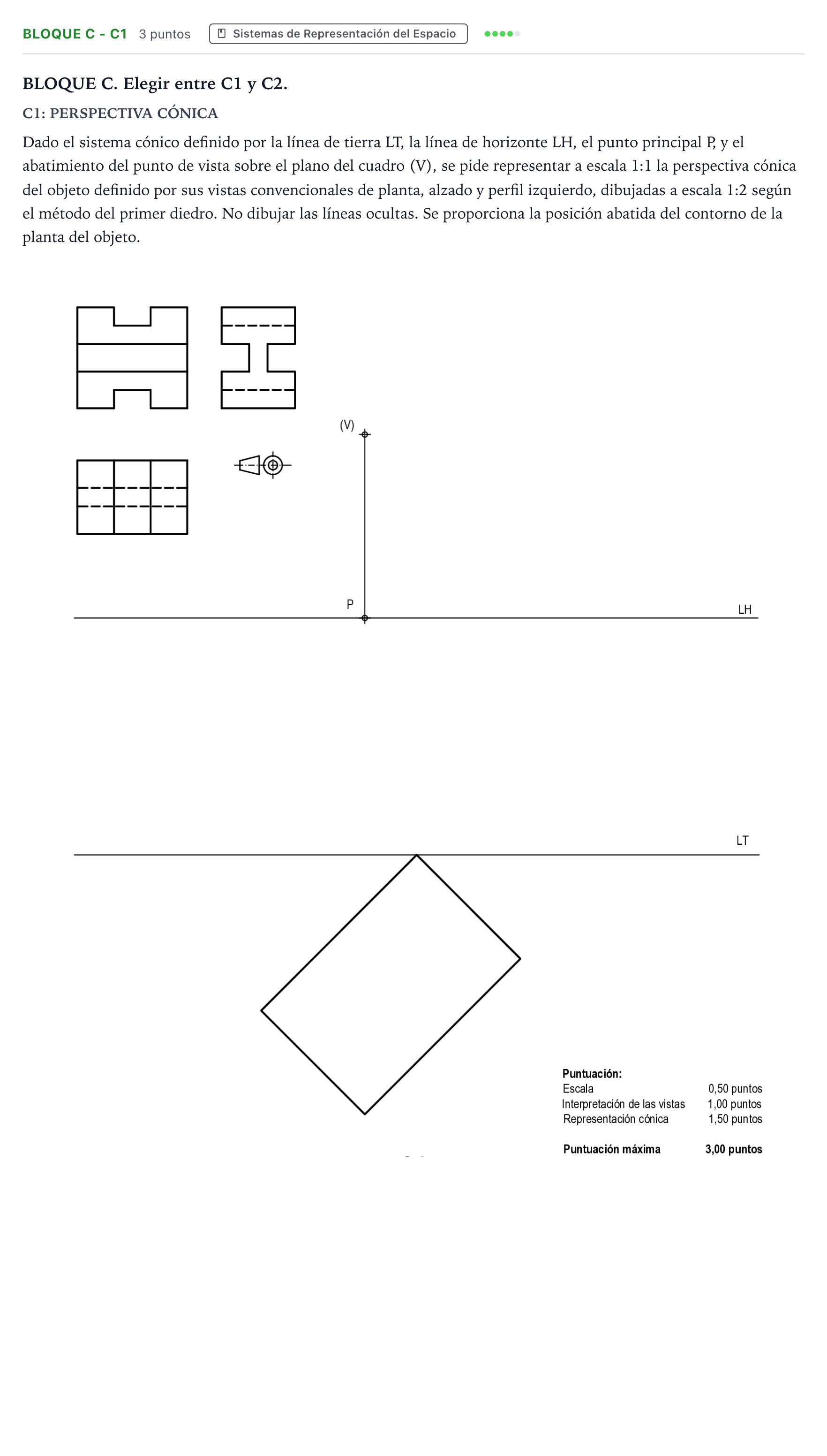

Representar a escala 1:1 la perspectiva cónica del objeto definido por sus vistas convencionales.

Solución: La solución consiste en la representación cónica completa de la pieza (con forma de viga o prisma con entalles/ranuras simétricas longitudinales y transversales conformando un perfil en doble T o similar): 1. Determinación de los puntos de fuga $F_1$ y $F_2$ en la línea de horizonte trazando por $(V)$ paralelas a las direcciones de los lados de la planta abatida. 2. Obtención de los puntos métricos correspondientes para fugar las medidas y trasladar los vértices de la planta desde el plano geometral a la perspectiva. 3. Doble de escala en las alturas: medir las alturas reales del alzado duplicándolas (escala 1:1 respecto a la 1:2 de las vistas) en la línea de tierra sobre las trazas de los planos verticales de las caras que tocan LT. 4. Fuga de las aristas horizontales superiores a $F_1$ y $F_2$, definiendo los prismas, rebajes y ranuras exteriores e interiores sin dibujar líneas ocultas.
