Bloque C - C2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular B 2025

Tema: Sistemas de Representación del Espacio · Del examen Ordinaria Titular B (2025)

Enunciado

BLOQUE C. Elegir entre C1 y C2.

C2: PERSPECTIVA CÓNICA

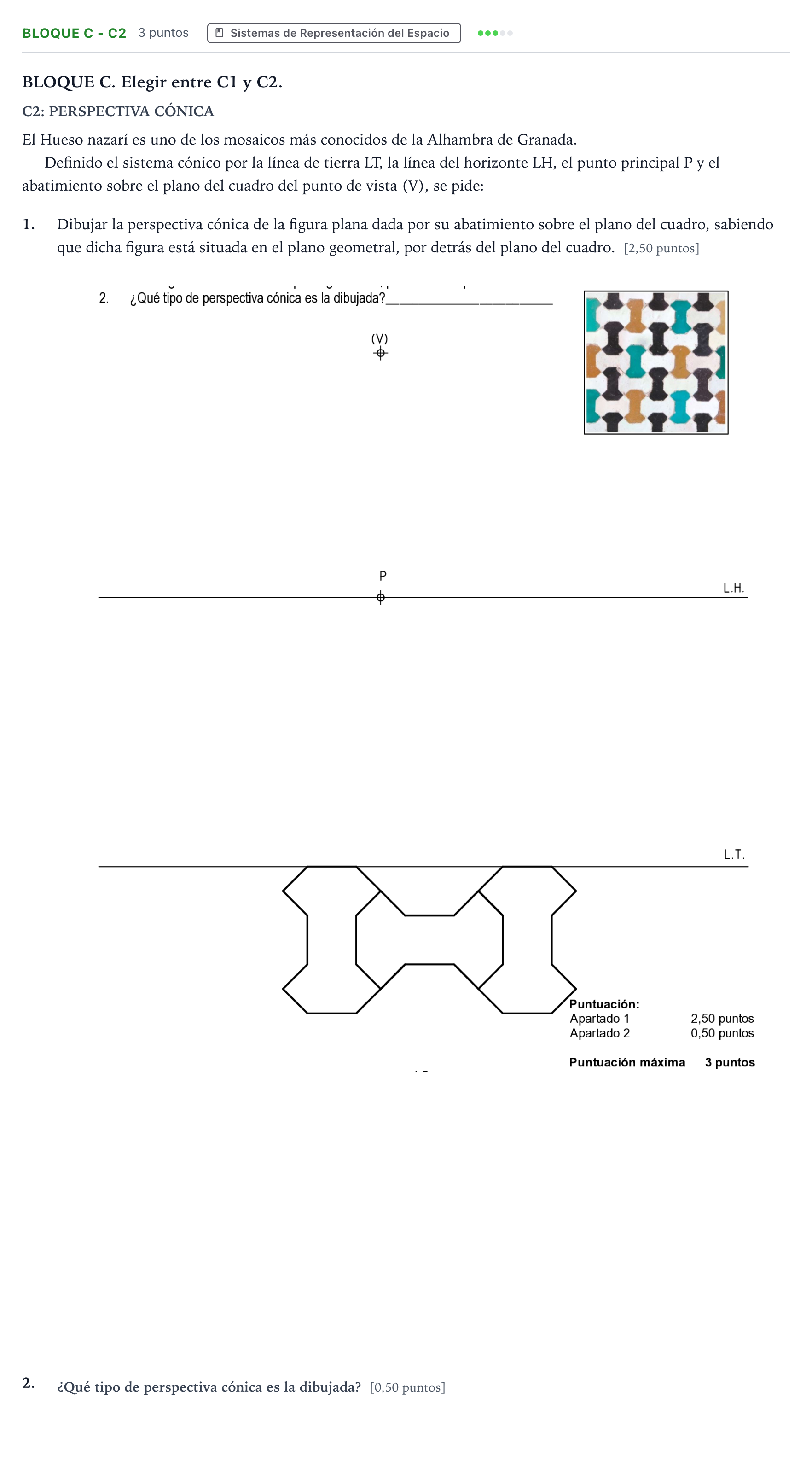

El Hueso nazarí es uno de los mosaicos más conocidos de la Alhambra de Granada.

Definido el sistema cónico por la línea de tierra LT, la línea del horizonte LH, el punto principal P y el abatimiento sobre el plano del cuadro del punto de vista (V), se pide:

1.

Dibujar la perspectiva cónica de la figura plana dada por su abatimiento sobre el plano del cuadro, sabiendo que dicha figura está situada en el plano geometral, por detrás del plano del cuadro. [2,50 puntos]

2.

Enunciado: Bloque C - C2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular B 2025

Solución

Solución de AprenAI (no es la oficial)

1. Dibujar la perspectiva cónica de la figura plana dada por su abatimiento sobre el plano del cuadro, sabiendo que dicha figura está situada en el plano geometral, por detrás del plano del cuadro.

Solución: Perspectiva cónica del mosaico del hueso nazarí sobre el plano geometral construida a partir de los puntos del abatimiento, fugando las perpendiculares a LT hacia el punto principal PP y empleando los puntos de distancia DD y D′D' sobre la línea del horizonte para medir las profundidades.

La solución del apartado que falta y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
