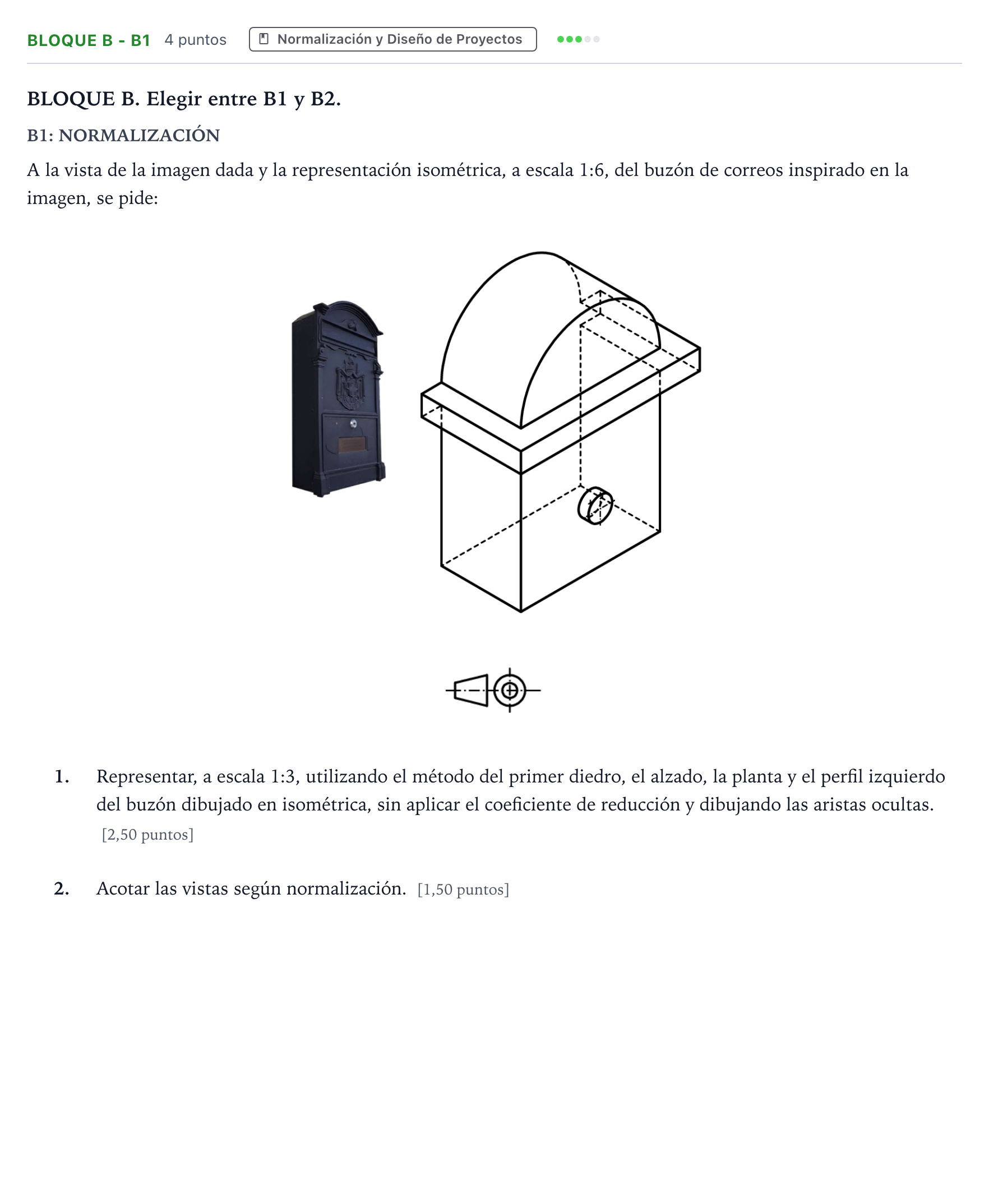

Bloque B - B1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular B 2025

1. Representar, a escala 1:3, utilizando el método del primer diedro, el alzado, la planta y el perfil izquierdo del buzón dibujado en isométrica, sin aplicar el coeficiente de reducción y dibujando las aristas ocultas. 2. Acotar las vistas según normalización.

Solución: Vistas diédricas normalizadas según el método europeo (primer diedro) multiplicando las dimensiones lineales tomadas de la isométrica por 2 ($E = 1:3 / 1:6 = 2$). - Disposición de vistas: - Alzado: Vista frontal de la fachada principal del buzón (que contiene el saliente cilíndrico de la cerradura). Muestra el cuerpo inferior prismático rectangular, la cornisa o alero saliente intermedio y la bóveda de medio cañón superior con su contorno semicircular. - Planta: Situada directamente debajo del alzado. Muestra el alero rectangular superior y, en línea discontinua o arista vista según corresponda, el prisma inferior y la proyección del semicilindro superior. - Perfil izquierdo: Situado a la derecha del alzado. Muestra la silueta lateral: el ancho del buzón, la proyección del semicilindro superior en forma de rectángulo, la saliente del alero intermedio y el resalte cilíndrico de la cerradura saliendo hacia la izquierda. - Líneas normalizadas: - Ejes de revolución y simetría con trazo y punto fino. - Aristas vistas con línea continua gruesa. - Aristas ocultas (parte posterior de la bóveda/prisma, interior del alero) con línea de trazos de grosor medio. - Acotación: - Cotas generales de longitud, profundidad y altura total. - Radio o diámetro de la bóveda semicilíndrica superior. - Dimensiones del saliente o alero intermedio. - Diámetro del cilindro de la cerradura y posición de su centro respecto a los ejes de referencia.
