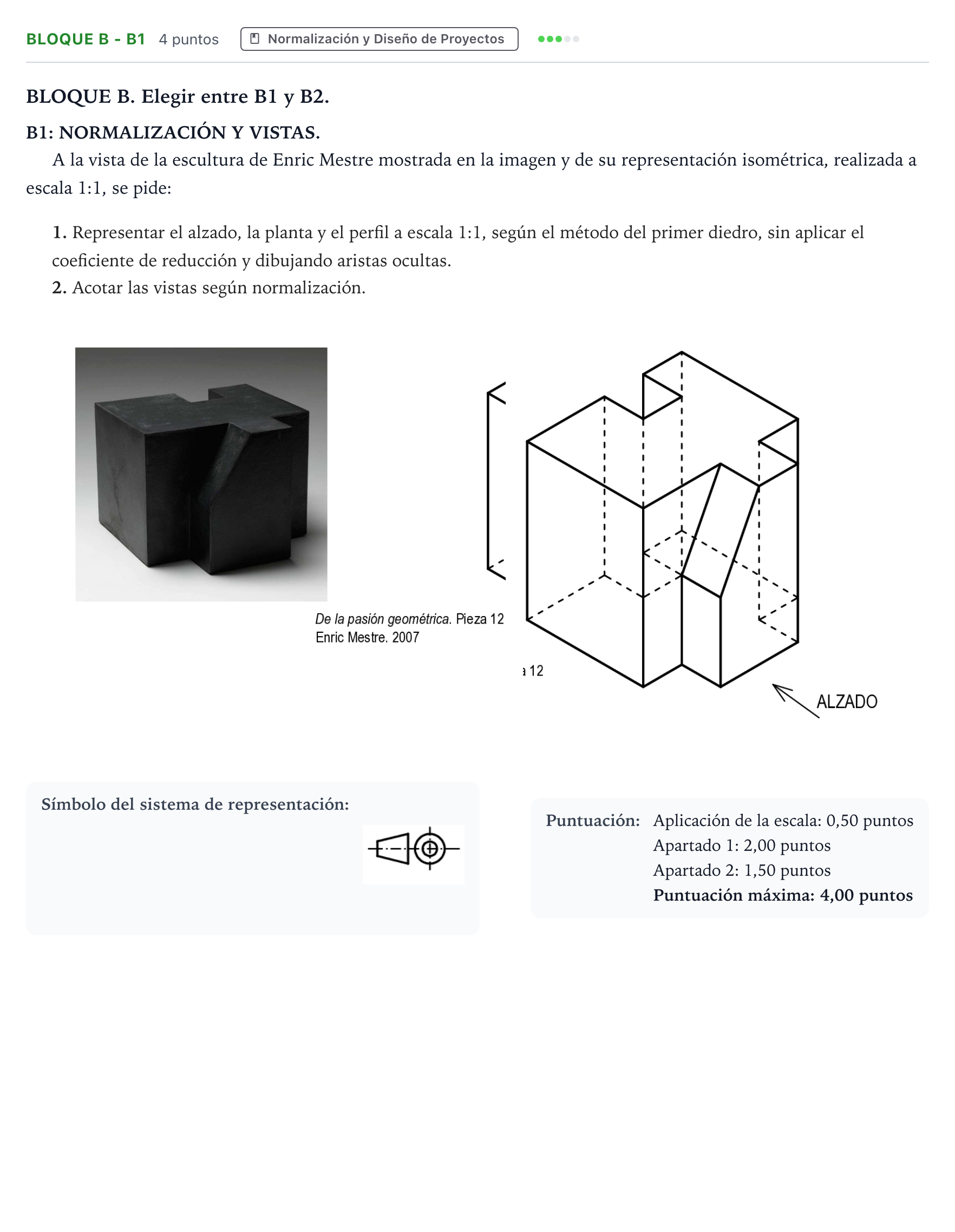

Bloque B - B1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular A 2025

1. Representar el alzado, la planta y el perfil a escala 1:1, según el método del primer diedro, sin aplicar el coeficiente de reducción y dibujando aristas ocultas. 2. Acotar las vistas según normalización.

Solución: Disposición de las vistas (Método del primer diedro): - Alzado: Vista según la flecha indicada, mostrando el plano inclinado en su alzado real y las aristas verticales correspondientes. Se dibujan las aristas ocultas en trazos discontinuos correspondientes a los huecos y entrantes posteriores e inferiores. - Planta: Situada debajo del alzado. Muestra la base y la forma en cruz con los entrantes característicos de la pieza, el quiebro del plano inclinado y las correspondientes aristas ocultas. - Perfil: Perfil izquierdo colocado a la derecha del alzado, reflejando el perfil escalonado con la rampa inclinada y las aristas ocultas del reverso. Acotación: - Acotación completa según normas UNE/ISO: cotas de dimensión (anchura, altura, profundidad totales), cotas de situación de los resaltes y del plano inclinado, líneas de cota sin cruces innecesarios, flechas normalizadas y cifras colocadas correctamente.
