Bloque II - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente A 2024

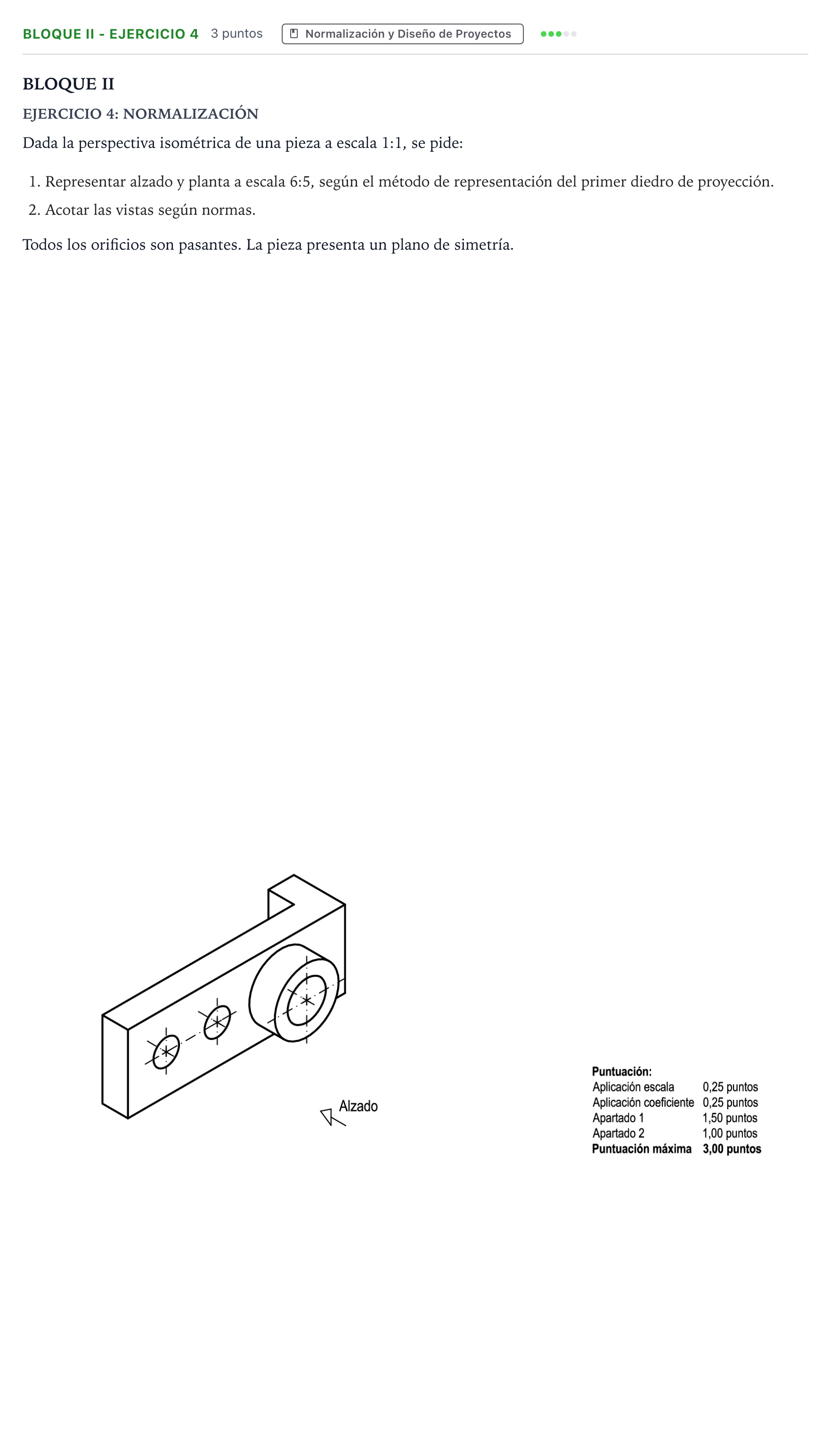

1. Representar alzado y planta a escala 6:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Vistas diédricas normalizadas (primer diedro de proyección): - Alzado (según flecha indicada): Proyección ortogonal perpendicular a la cara frontal cilíndrica. Se observa un rectángulo alargado con el saliente posterior rectangular a la derecha/fondo, el cilindro saliente frontal visto en su verdadera forma circular, el taladro concéntrico pasante interior y los dos taladros circulares pasantes laterales con sus correspondientes ejes de simetría. - Planta: Situada directamente debajo del alzado. Muestra la base rectangular con el escalón posterior a la derecha y el cilindro que sobresale por la parte frontal inferior. Los orificios cilíndricos pasantes se proyectan como líneas discontinuas paralelas (aristas ocultas) con sus ejes de trazo y punto correspondientes. - Aplicación de escala y coeficiente: Dimensiones tomadas de la perspectiva isométrica multiplicadas por $\frac{1}{0{,}816} = 1{,}225$ (deshaciendo el coeficiente de reducción) y posteriormente multiplicadas por el factor de escala $\frac{6}{5} = 1{,}2$. 2. Acotación normalizada: - Cifras de cota reales (independientes de la escala). - Diámetros de los tres taladros y del cilindro precedidos por el símbolo $\varnothing$. - Cotas de posición de los centros de los orificios respecto a las aristas de referencia y respecto al eje de simetría. - Longitud total, anchura total y altura total de la pieza, así como el espesor de la placa base y el resalte posterior. - No se acotan aristas ocultas si pueden acotarse en vistas en las que sean visibles.
