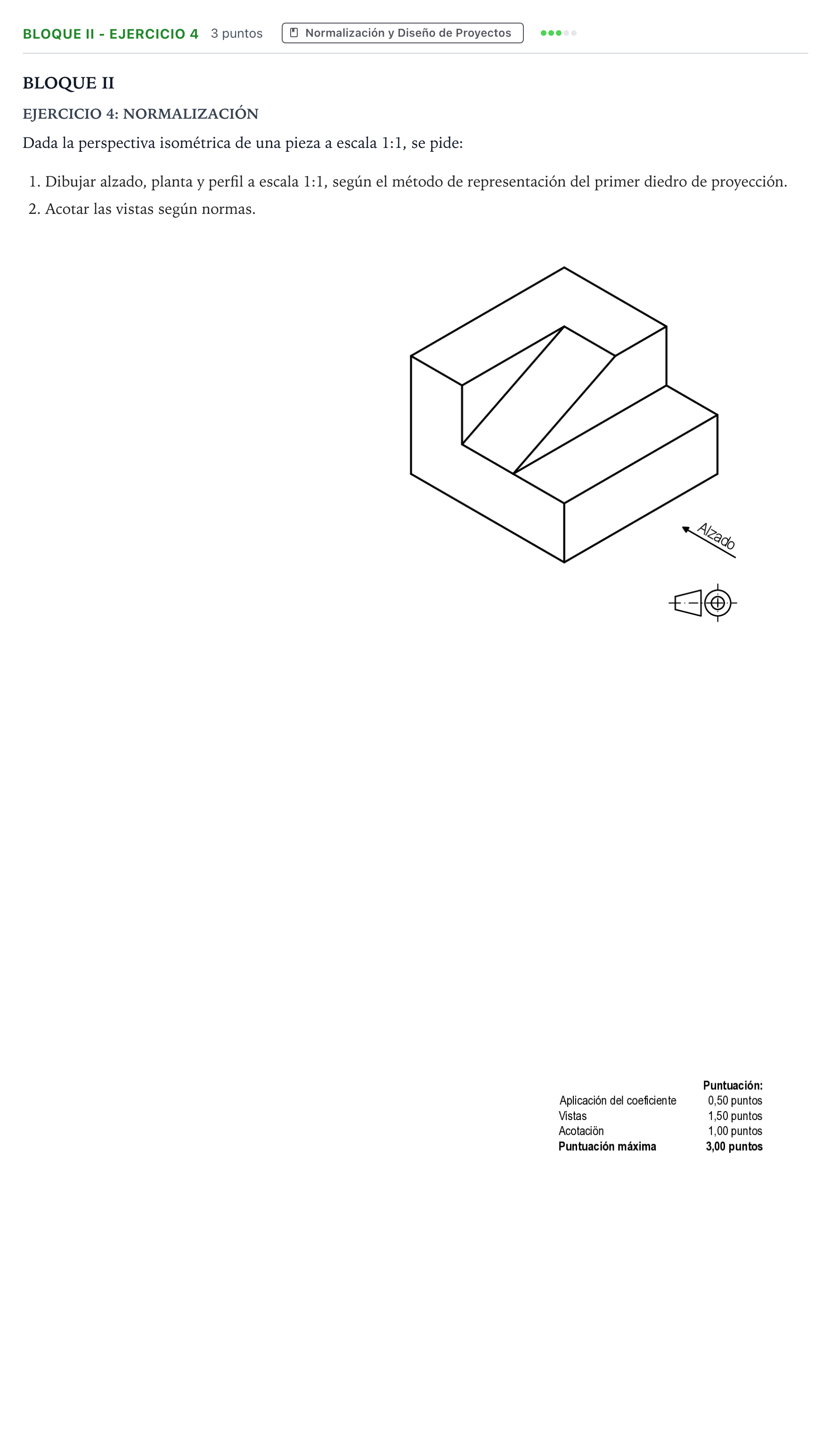

Bloque II - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Reserva A 2024

1. Dibujar alzado, planta y perfil a escala 1:1, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Coeficiente de reducción isométrica: Como la perspectiva es isométrica, las medidas tomadas sobre los ejes están reducidas por $C_r = \sqrt{2/3} \approx 0{,}816$. Para dibujar las vistas a escala 1:1 se recupera la verdadera magnitud dividiendo esas medidas por 0,816 (o con la escala isométrica gráfica). 2. Vistas diédricas (primer diedro / sistema europeo): - Alzado (visto según la flecha): Contorno rectangular con la anchura y la altura total de la pieza. - Una línea horizontal marca la altura del escalón bajo delantero, que queda delante del bloque alto. - En la zona central superior se ve la ranura del plano inclinado; su pendiente aparece en verdadera magnitud, limitada por las caras verticales del bloque alto a ambos lados. - Planta (debajo del alzado): Muestra la anchura y la profundidad totales. - La franja delantera corresponde al escalón bajo. - La parte trasera es el bloque alto, con su cara superior a izquierda y derecha y, en medio, la ranura con el plano inclinado, que une el nivel del escalón con la cara superior. - Perfil izquierdo (a la derecha del alzado): Silueta en L: el escalón bajo delante y el bloque alto detrás. Las aristas del plano inclinado aparecen superpuestas según su posición. 3. Acotación (UNE / ISO): - Líneas de cota y auxiliares finas y flechas normalizadas. - Cotas totales: anchura, profundidad y altura. - Cotas de la altura y la profundidad del escalón. - Cotas de la anchura y la posición de la ranura y de los extremos del plano inclinado. - Sin cotas repetidas ni cadenas cerradas.
