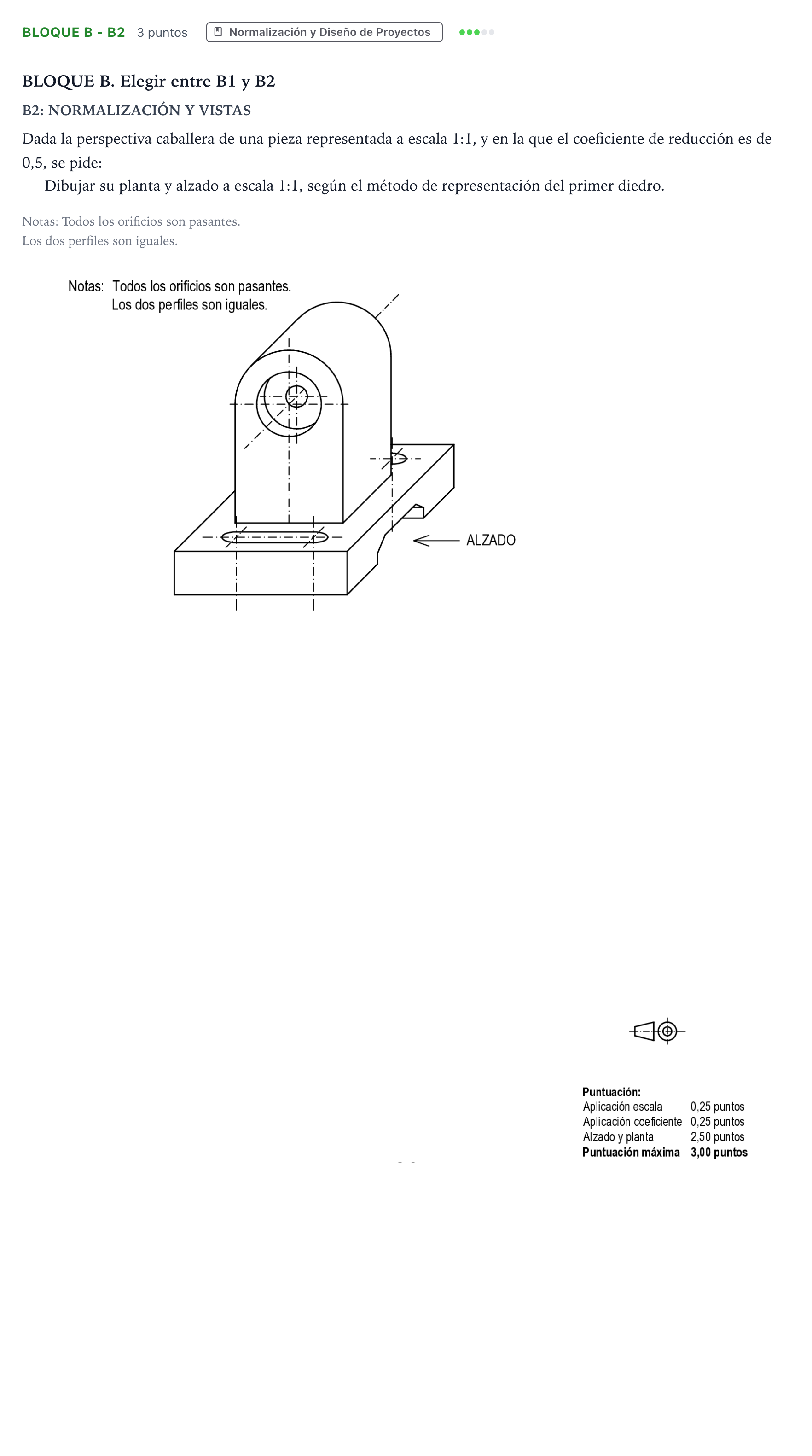

Bloque B - B2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular A 2025

Dibujar su planta y alzado a escala 1:1, según el método de representación del primer diedro.

Solución: Representación normalizada a escala 1:1 de las vistas principales (alzado y planta en el sistema europeo del primer diedro): 1. Alzado (según la flecha indicada): - Contorno rectangular de la base con el cajeado/rebaje inferior centrado o en la parte inferior. - Cuerpo vertical prismático rematado en semicilindro superior. - Representación de las líneas ocultas correspondientes a los taladros cilíndricos horizontales y a las ranuras colisas pasantes. - Ejes de simetría y de revolución correspondientes a todas las formas cilíndricas y arcos. 2. Planta (proyectada verticalmente bajo el alzado): - Contorno rectangular de la base. - Disposición de la ranura colisa (orificio alargado) en la zona anterior y el orificio cilíndrico posterior. - Vista superior del cuerpo vertical (base rectangular y contorno superior cilíndrico visto en planta como un rectángulo). - Correspondencia vertical estricta de todas las líneas respecto al alzado y representación adecuada de líneas vistas, ocultas y ejes de simetría.
