Bloque B - B1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 2 B 2025

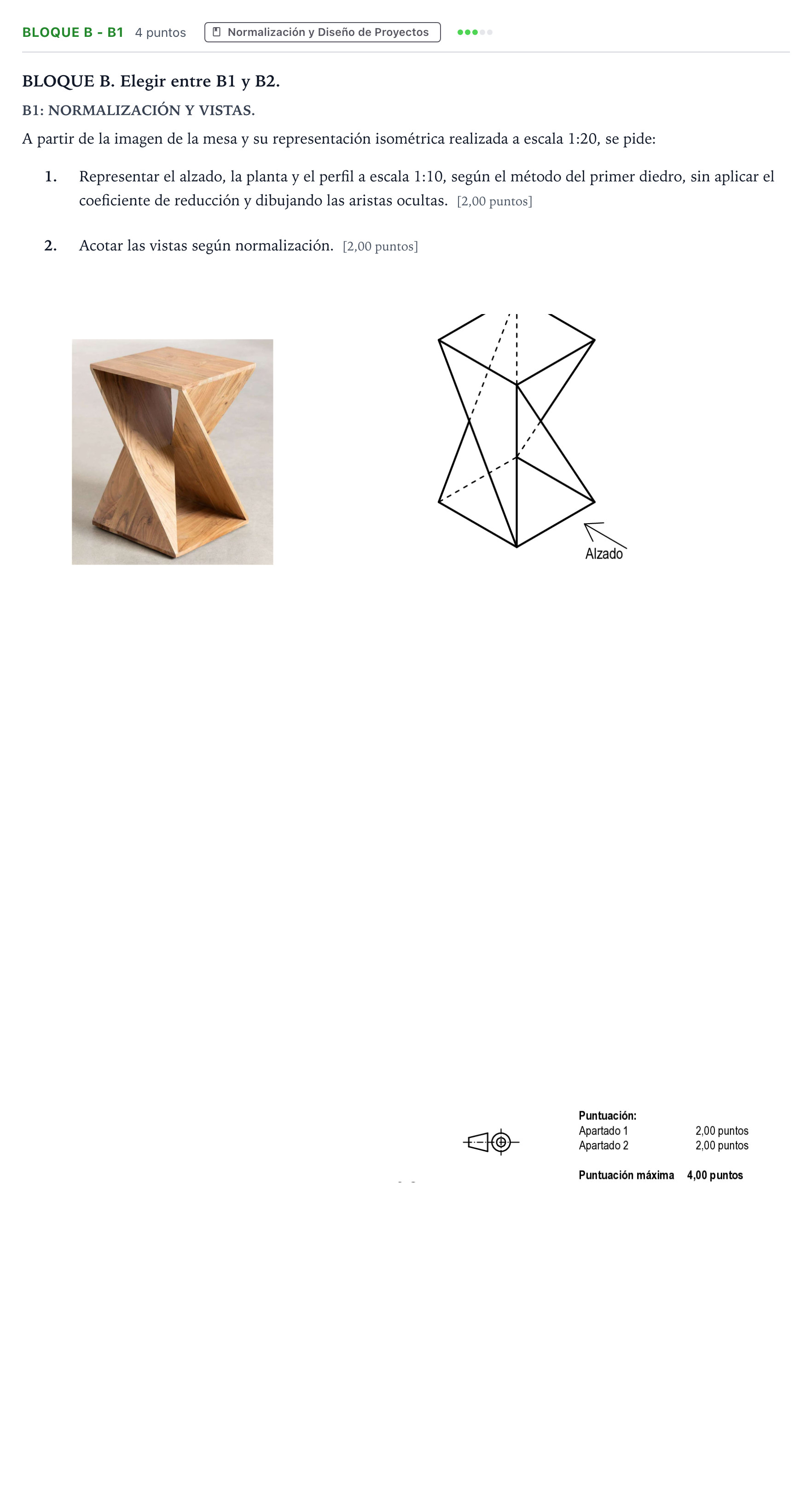

1. Representar el alzado, la planta y el perfil a escala 1:10, según el método del primer diedro, sin aplicar el coeficiente de reducción y dibujando las aristas ocultas. 2. Acotar las vistas según normalización.

Solución: 1. Vistas diédricas (escala 1:10, primer diedro, sin coeficiente de reducción) - Disposición: alzado (visto según la flecha); planta debajo del alzado; perfil izquierdo a la derecha del alzado. - Geometría: prisma recto de base cuadrada, con las bases superior e inferior iguales y alineadas (no giradas) y sin espesor representado. Las caras laterales están formadas por triángulos separados por aristas diagonales, por ejemplo arista frontal superior–vértice derecho inferior y vértice izquierdo superior–arista frontal inferior. - Planta: un cuadrado de lado igual al de la base. Todas las aristas diagonales están en planos verticales de las caras y se proyectan sobre los lados del cuadrado. - Alzado: un rectángulo de anchura igual al lado y altura igual a la de la mesa. Lleva una diagonal vista (arista de la cara anterior) y la diagonal cruzada en trazo discontinuo (arista de la cara posterior). - Perfil: un rectángulo de fondo igual al lado y la misma altura. Lleva una diagonal vista y la opuesta oculta, formando un aspa. - Medidas: las longitudes medidas sobre los ejes isométricos se multiplican por 2 (de 1:20 a 1:10). La altura es aproximadamente 1,8 veces el lado de la base. 2. Acotación (UNE/ISO) - Cotas necesarias: lado de la base (anchura), profundidad y altura total, sin duplicar cotas. - Las cotas se colocan fuera de las vistas. - Se usan líneas de cota y auxiliares finas, flechas normalizadas y cifras con la medida real en mm.
