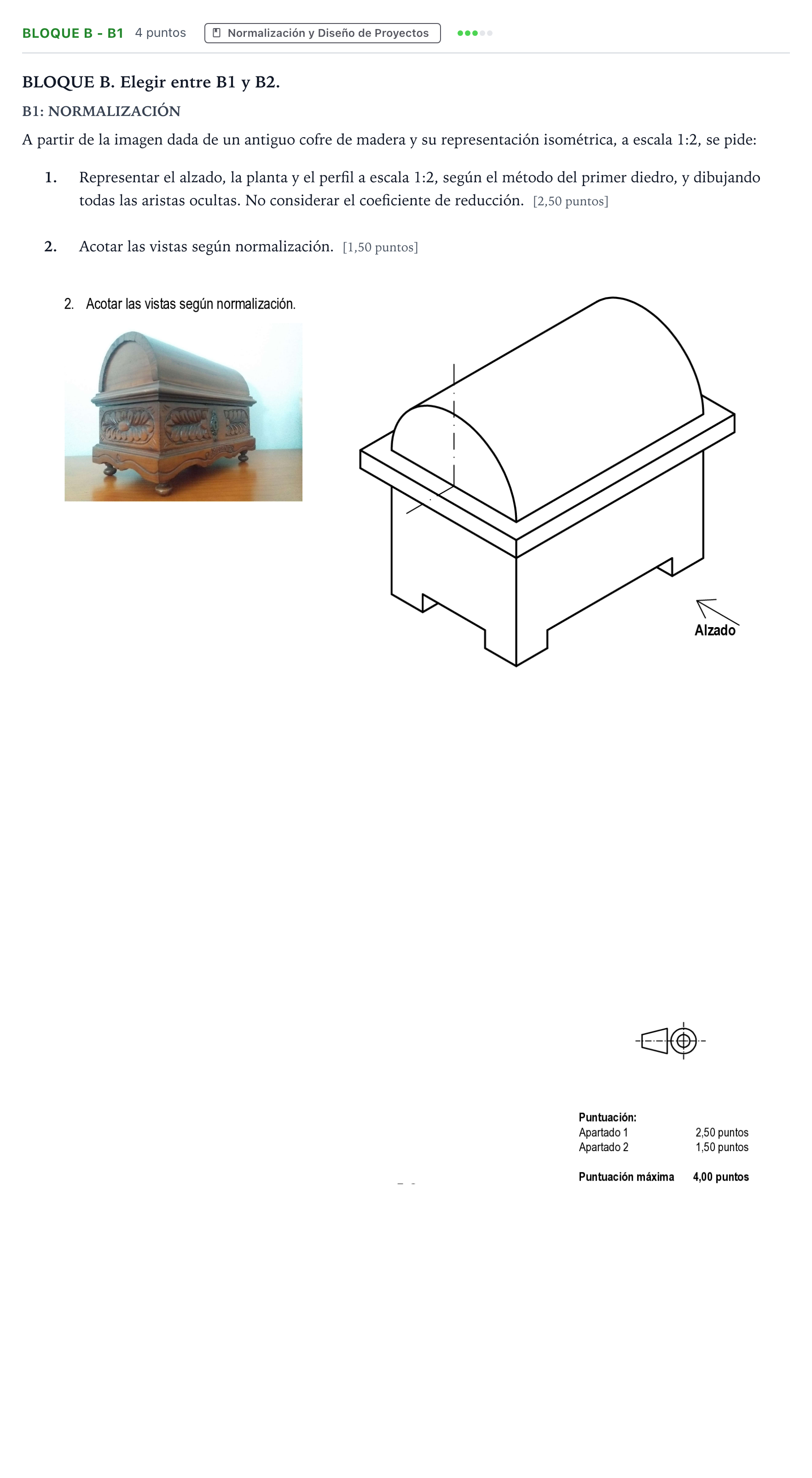

Bloque B - B1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 2 A 2025

1. Representar el alzado, la planta y el perfil a escala 1:2, según el método del primer diedro, y dibujando todas las aristas ocultas. No considerar el coeficiente de reducción. 2. Acotar las vistas según normalización.

Solución: Vistas diédricas normalizadas (primer diedro, escala 1:2, sin coeficiente de reducción): 1. Alzado (dirección de la flecha, cara larga del cofre): - Parte inferior: dos patas en los extremos y el rebaje rectangular central entre ellas. - Cuerpo: rectángulo de la cara larga. - Reborde o moldura: rectángulo de poco espesor que sobresale a ambos lados del cuerpo. - Tapa: rectángulo, porque es la vista lateral del semicilindro con su eje paralelo al plano de alzado. La línea superior es la generatriz más alta. 2. Planta (debajo del alzado): - Rectángulo exterior del reborde. - Dentro, el rectángulo de la tapa semicilíndrica, con el eje de simetría longitudinal en trazo y punto. Es la generatriz superior, sin arista visible. - En líneas de trazos (ocultas): el contorno del cuerpo bajo el vuelo del reborde y los rebajes entre patas. 3. Perfil izquierdo (a la derecha del alzado, cara corta): - Parte inferior: patas en los extremos y rebaje central. - Cuerpo rectangular y reborde saliente. - Tapa: semicírculo en verdadera magnitud apoyado sobre el reborde, con su eje de simetría vertical y la marca del centro en trazo y punto. - Aristas ocultas: las de los rebajes de la cara opuesta, si no coinciden con las vistas. Acotación según norma: - Cotas generales: longitud y anchura del reborde, y altura total. - Cotas de patas y rebajes (anchura, altura y posición), altura del cuerpo, espesor del reborde y sus vuelos. - Radio de la tapa (R) en el perfil y longitud de la tapa en el alzado o la planta. - Líneas de cota y auxiliares finas, flechas normalizadas, cifras sobre la línea de cota, sin acotar aristas ocultas y sin repetir cotas.
