Bloque II - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Reserva B 2024

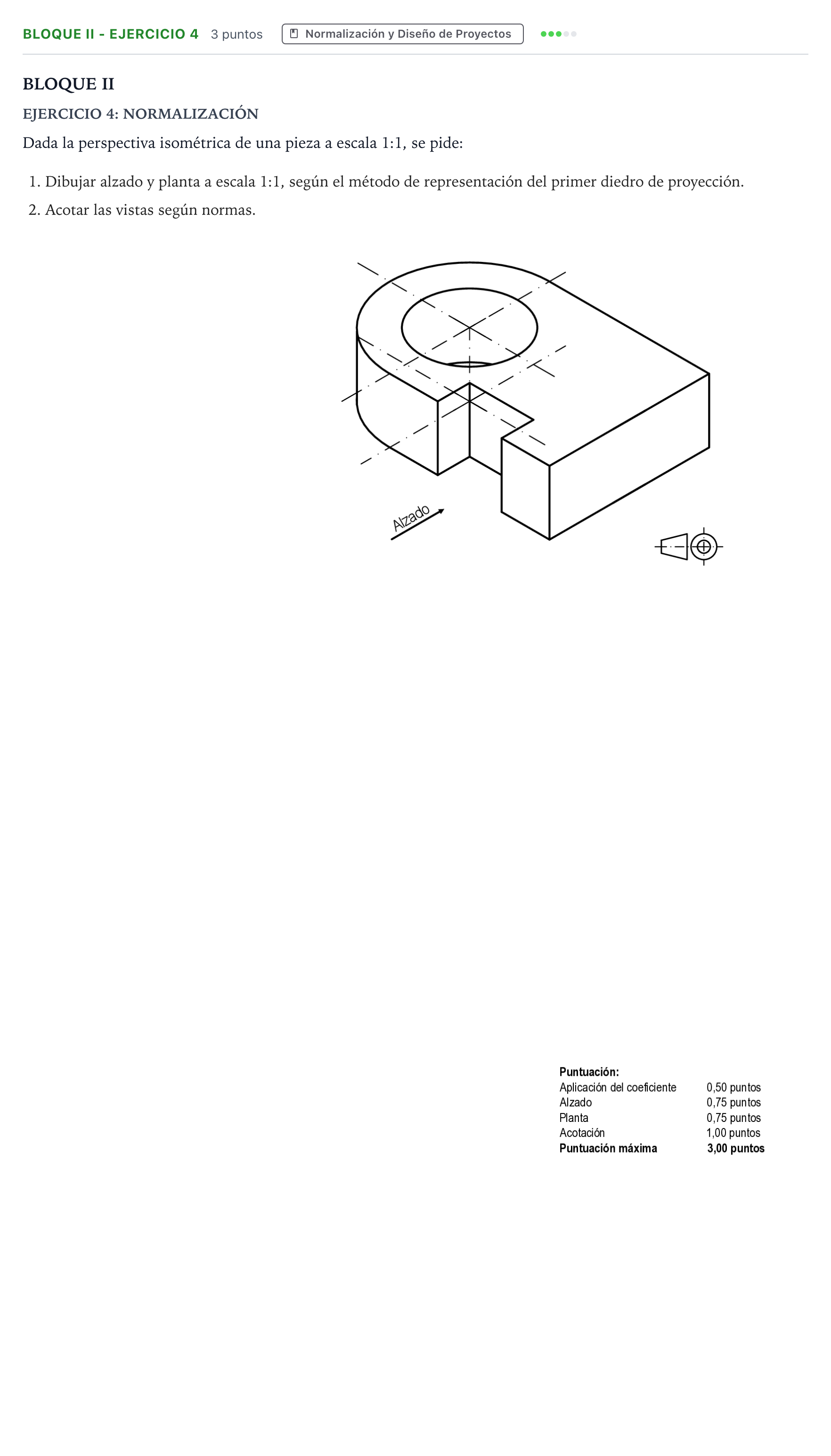

1. Dibujar alzado y planta a escala 1:1, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Coeficiente de reducción isométrica: Las medidas tomadas directamente de los ejes de la perspectiva isométrica deben desreducirse dividiendo entre $0{,}816$ (o multiplicando por $\sqrt{3/2} \approx 1{,}225$) para obtener las magnitudes reales a escala 1:1. 2. Vistas diédricas (método del primer diedro / europeo): - Alzado: Se proyecta en la dirección señalada por la flecha. Muestra la silueta de la pieza con su altura y longitud/anchura según la dirección de observación. El taladro cilíndrico interior se proyecta en líneas discontinuas (ocultas) con su eje de simetría (trazo y punto). El rebaje o entalla rectangular frontal se dibuja con líneas vistas o aristas ocultas según la dirección exacta del rayo visual. - Planta: Situada directamente debajo del alzado, perfectamente alineada y en correspondencia diédrica vertical. Muestra el contorno superior: extremo semicircular a la izquierda con el eje de simetría y el círculo del taladro cilíndrico concéntrico (visto en línea continua gruesa), el rebaje rectangular en el borde correspondiente y la terminación recta prismática. 3. Acotación según normas (UNE / ISO): - Cota del radio del arco exterior (con símbolo $R$). - Cota del diámetro del taladro cilíndrico pasante (con símbolo $\varnothing$). - Cotas de posición del eje del cilindro/taladro. - Dimensiones del rebaje rectangular: anchura, profundidad y posición. - Cotas generales de la pieza: longitud total, anchura total y altura total. - Líneas de cota con flechas normalizadas, líneas auxiliares de cota perpendiculares y cifras centradas sobre la línea de cota sin duplicidades.
