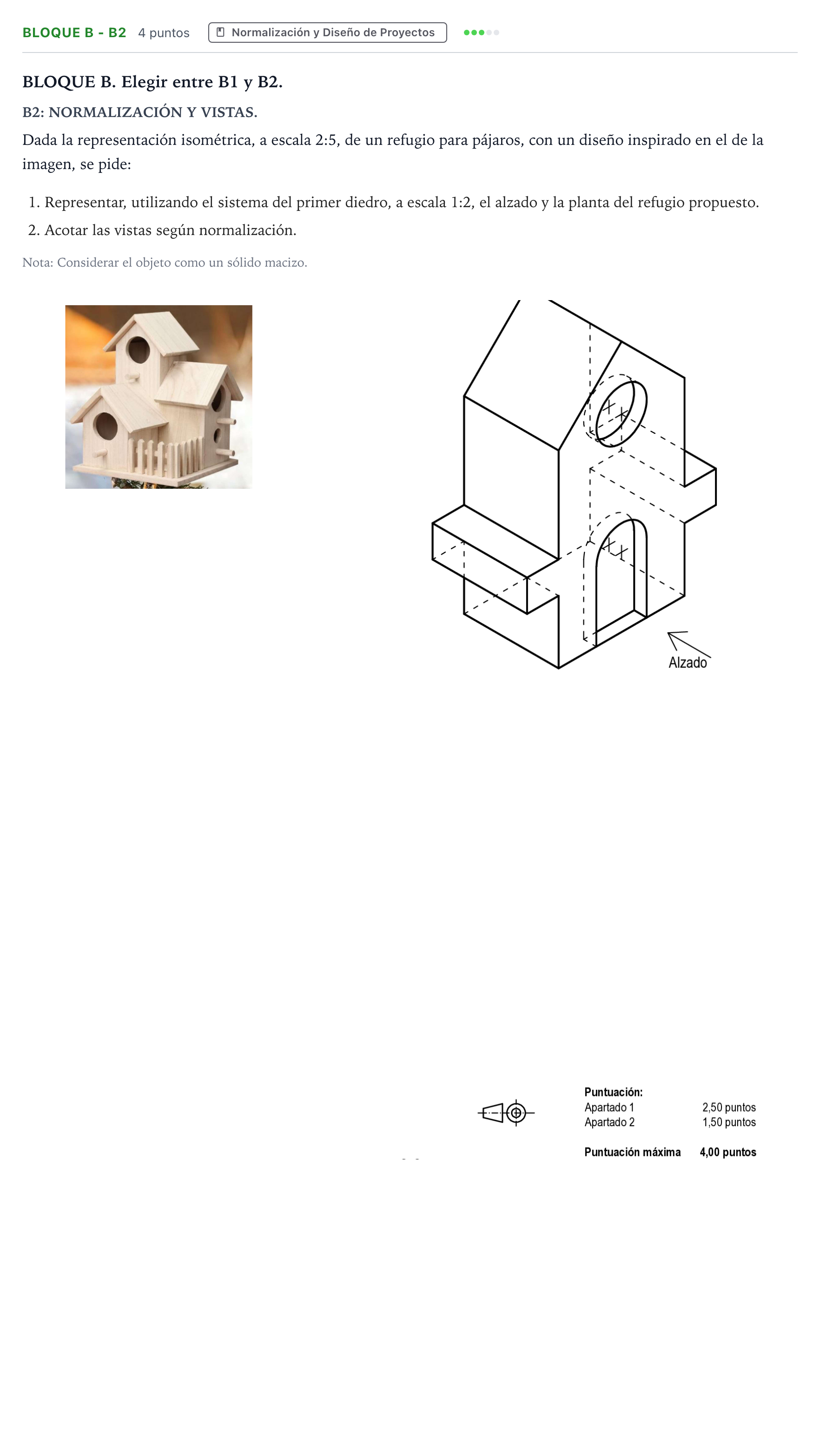

Bloque B - B2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 2 B 2025

1. Representar, utilizando el sistema del primer diedro, a escala 1:2, el alzado y la planta del refugio propuesto. 2. Acotar las vistas según normalización.

Solución: Representación diédrica normalizada (alzado y planta) a escala 1:2 y acotación completa según las normas UNE/ISO: 1. Alzado (mirando según la flecha indicada): - Muestra el contorno frontal del cuerpo principal con cubierta a dos aguas asimétrica/centrada según la cumbrera del prisma. - Proyección de los dos cuerpos adosados laterales inferiores (salientes prismáticos). - Representación de la puerta en arco de medio punto en la parte inferior centrada y de la abertura circular superior con sus correspondientes ejes de simetría (línea fina de trazo y punto). - Aristas ocultas si procede para huecos pasantes o cuerpos interiores. 2. Planta (proyectada inferiormente bajo el alzado): - Contorno rectangular general del cuerpo central con la línea de cumbrera vista. - Los dos volúmenes prismáticos salientes a izquierda y derecha. - Correspondencia vertical estricta de todas las anchuras respecto al alzado. 3. Acotación según normas: - Cotas funcionales y generales (altura total, anchura total y profundidad total). - Posición y dimensiones de los huecos (diámetro del orificio circular $\varnothing$, radio o dimensiones de la puerta en arco $R$, cotas de posición respecto a las bases y ejes de simetría). - Las cifras de cota deben reflejar las dimensiones REALES del refugio (escala 1:1), nunca las dimensiones reducidas del dibujo.
