Bloque II - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular A 2024

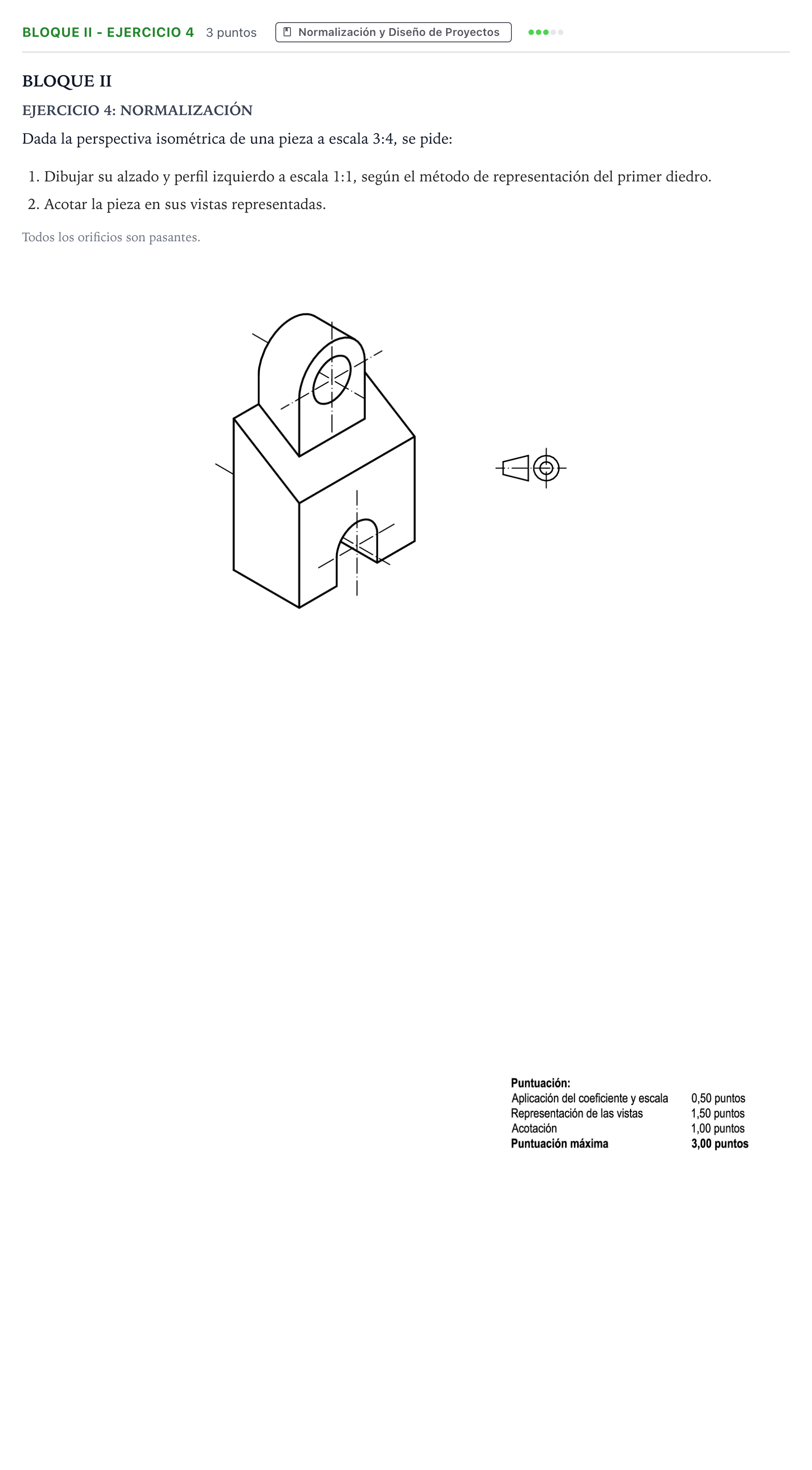

1. Dibujar su alzado y perfil izquierdo a escala 1:1, según el método de representación del primer diedro. 2. Acotar la pieza en sus vistas representadas.

Solución: Vistas normalizadas a escala 1:1 y acotación: 1. Disposición de vistas: - Alzado: Se toma mirando la pieza de frente hacia la cara que muestra la inclinación en rampa y el arco inferior central. Muestra la base rectangular con el cajeado inferior de arco de medio punto pasante en el centro, la parte superior con un plano inclinado descendente hacia el frente/lateral y la orejeta semicircular superior centrada con su taladro cilíndrico pasante. - Perfil izquierdo: Situado a la derecha del alzado (método del primer diedro). En él se observa el grosor de la pieza, el perfil del cajeado inferior rectangular/semicircular como líneas ocultas o contorno visto según la orientación elegida, la inclinación de la rampa superior y el espesor de la orejeta cilíndrica con las generatrices del taladro pasante como líneas ocultas (trazos discontinuos) y su correspondiente eje de simetría (trazo y punto). 2. Líneas de ejes y ocultas: - Ejes de simetría y revolución representados con línea fina de trazo y punto en ambos orificios cilíndricos y en las simetrías principales. - Contornos y aristas no visibles trazados con línea discontinua de trazo medio. 3. Acotación (según norma UNE-EN ISO 129): - Cotas totales (ancho, profundidad y altura total). - Cotas de posición de los centros de los orificios/arcos. - Diámetro del taladro pasante superior con el símbolo $\varnothing$. - Radio de la cabeza semicircular de la orejeta y del arco del cajeado inferior con la letra $R$. - Cotas de espesor de la orejeta, altura del plano inclinado y anchura/profundidad del vaciado inferior.
