Bloque B - Ejercicio B2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 B 2025

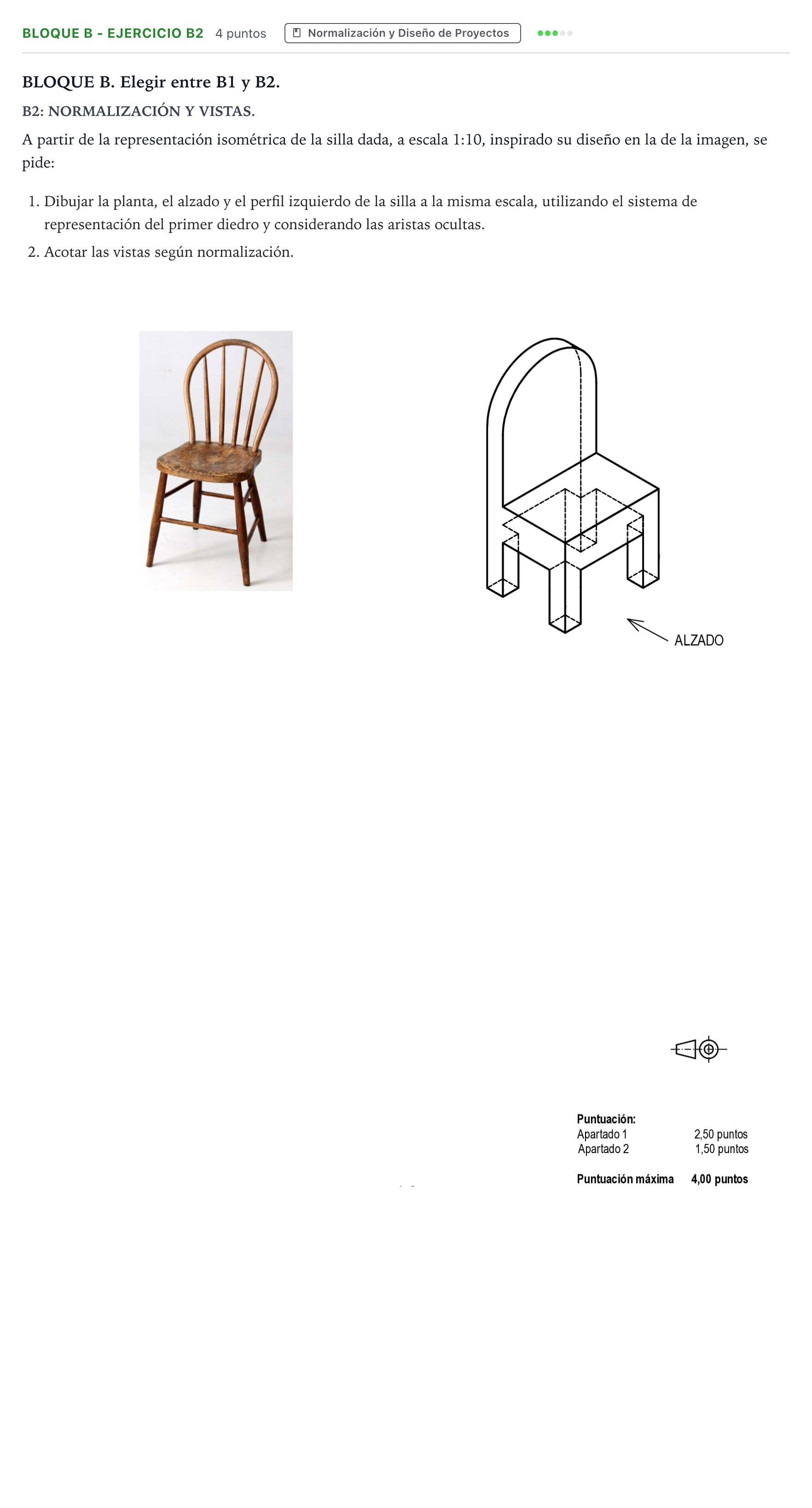

1. Dibujar la planta, el alzado y el perfil izquierdo de la silla a la misma escala, utilizando el sistema de representación del primer diedro y considerando las aristas ocultas. 2. Acotar las vistas según normalización.

Solución: Apartado 1 (Vistas normalizadas - 2,50 puntos): - Alzado: Vista frontal según la dirección indicada por la flecha. Muestra la anchura y altura de la silla: el perfil semicircular superior del respaldo, el espesor del asiento y las dos patas delanteras vistas, además de las aristas ocultas (en línea de trazos) correspondientes al travesaño o vaciado interior bajo el asiento. - Planta: Situada debajo del alzado. Muestra la forma cuadrada/rectangular del asiento, el contorno superior del respaldo curvo (proyectado como un rectángulo de anchura total y espesor del respaldo) y en líneas de trazos las cuatro patas bajo el asiento. - Perfil izquierdo: Situado a la derecha del alzado. Muestra la profundidad y altura total: el respaldo adosado en la parte posterior (tramo recto vertical y coronación curva vista de perfil plana), el asiento horizontal y el retranqueo de las patas, indicando con líneas de trazos las caras interiores o aristas no visibles. Apartado 2 (Acotación según normas - 1,50 puntos): - Cotas totales (altura total, anchura total, profundidad total). - Cotas de posición y dimensión: altura del asiento, grosor del tablero del asiento, dimensiones de la sección cuadrada de las patas, radio o diámetro del semicírculo del respaldo ($R$), y cotas de vaciado o separación entre patas. - Disposición correcta de líneas de cota, líneas auxiliares de cota, flechas normalizadas y cifras de cota sin cruces innecesarios.
