Enunciado

BLOQUE B. Elegir entre B1 y B2.

B1: NORMALIZACIÓN Y VISTAS.

A partir de la escultura de Enric Mestre mostrada en la imagen y de su representación isométrica, realizada a escala 1:1, se pide:

Representar el alzado, la planta y el perfil, a escala 1:1, según el método del primer diedro, sin aplicar el coeficiente de reducción y dibujando aristas ocultas.

Acotar las vistas según normalización.

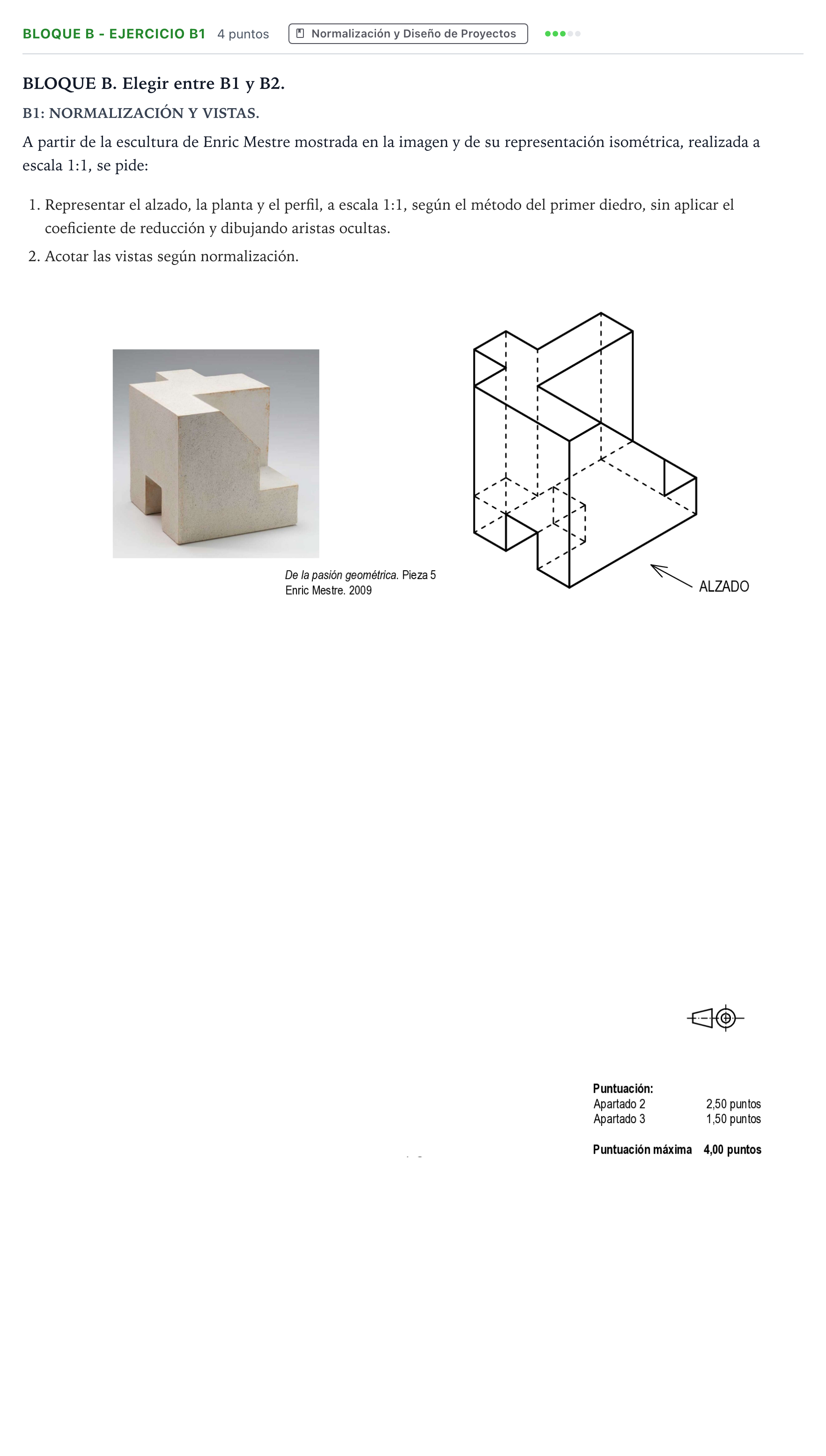

Enunciado: Bloque B - Ejercicio B1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 B 2025

Solución

Según los criterios oficiales de corrección

1. Representar el alzado, la planta y el perfil, a escala 1:1, según el método del primer diedro, sin aplicar el coeficiente de reducción y dibujando aristas ocultas. 2. Acotar las vistas según normalización.

Solución: Disposición de las vistas (método del primer diedro / sistema europeo): - Alzado: Proyección según la dirección indicada por la flecha. - Planta: Situada debajo del alzado, manteniendo correspondencia vertical. - Perfil izquierdo: Situado a la derecha del alzado, manteniendo correspondencia horizontal. - Aristas ocultas: Representación obligatoria mediante líneas de trazos de las intersecciones y huecos no visibles directamente desde cada punto de vista. Acotación según normas UNE/ISO: - Definición completa de las dimensiones generales (longitud, anchura, altura total). - Acotación de los escalonamientos, planos inclinados y huecos interiores sin duplicar cotas.
