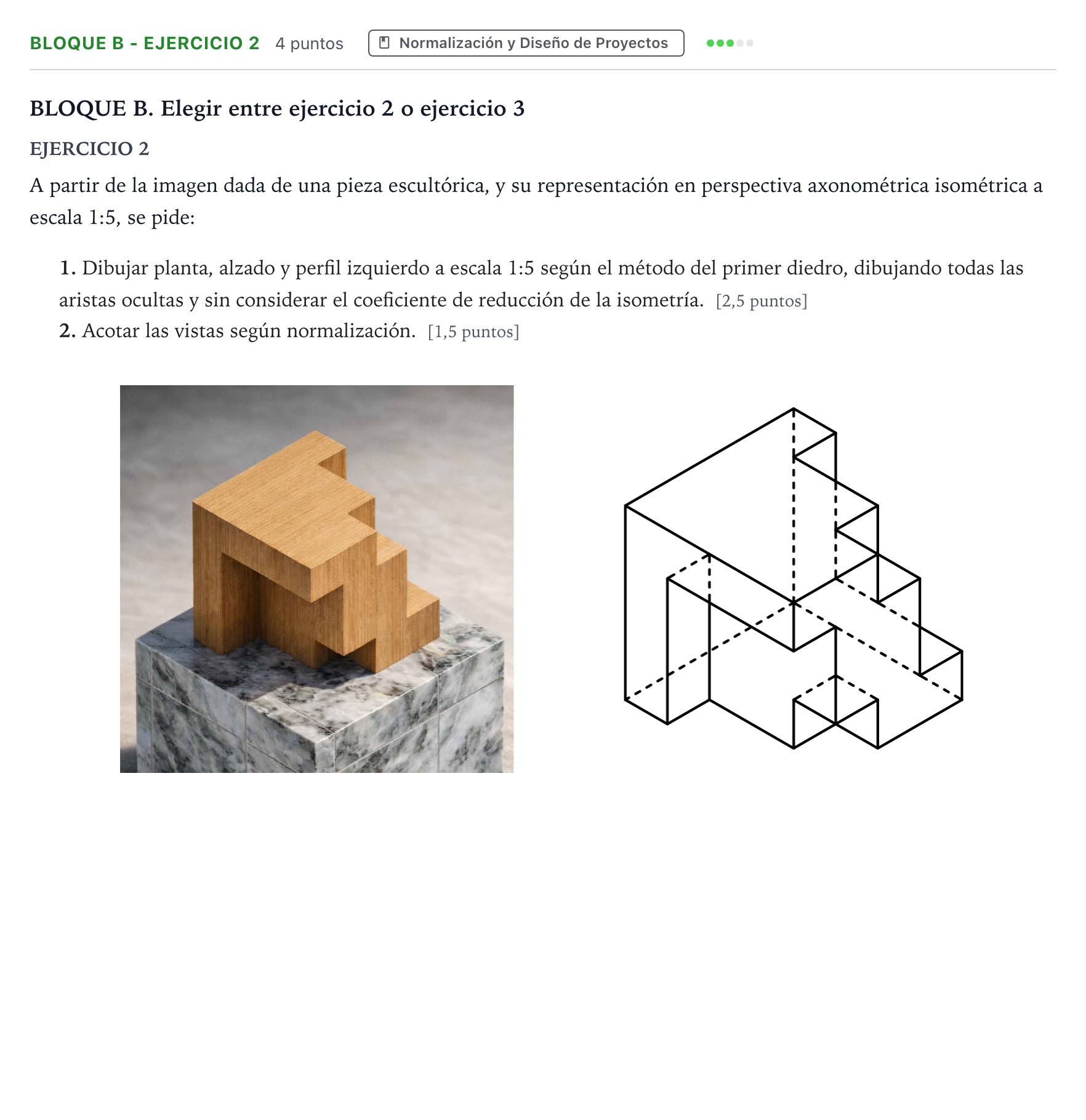

Bloque B - Ejercicio 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 2026

1. Dibujar planta, alzado y perfil izquierdo a escala 1:5 según el método del primer diedro, dibujando todas las aristas ocultas y sin considerar el coeficiente de reducción de la isometría. 2. Acotar las vistas según normalización.

Solución: 1. Disposición y trazado de las vistas (escala 1:5, método del primer diedro): - Alzado: Se toma la vista frontal principal. Muestra el contorno escalonado exterior y el vano o hueco interior. Las líneas vistas se trazan con línea continua gruesa y las aristas interiores no visibles con línea de trazos discontinua fina/media. - Planta: Situada alineada verticalmente debajo del alzado. Muestra la base cuadrada o rectangular modular sobre la que se distribuyen los módulos escalonados y la hendidura o corte pasante. - Perfil izquierdo: Situado a la derecha del alzado, alineado horizontalmente con él. Refleja el perfil en forma de 'U' invertida o puente con los diferentes niveles de los bloques macizos y huecos. - Correspondencia diédrica: Coincidencia exacta de anchuras entre alzado y planta, alturas entre alzado y perfil, y profundidades entre planta y perfil. 2. Acotación según norma UNE/ISO: - Cotas totales: Anchura máxima, altura máxima y profundidad total de la pieza. - Cotas parciales funcionales: Medidas de cada uno de los escalones, ancho del hueco central, grosor de los montantes y profundidad de los retranqueos. - Disposición de cotas: Líneas auxiliares de cota perpendiculares al elemento a acotar, líneas de cota paralelas separadas de la arista (aprox. 8 mm la primera y 5 mm las siguientes), flechas de cota normalizadas bien definidas y cifras centradas encima de la línea de cota sin cruces de líneas de cota con auxiliares.
