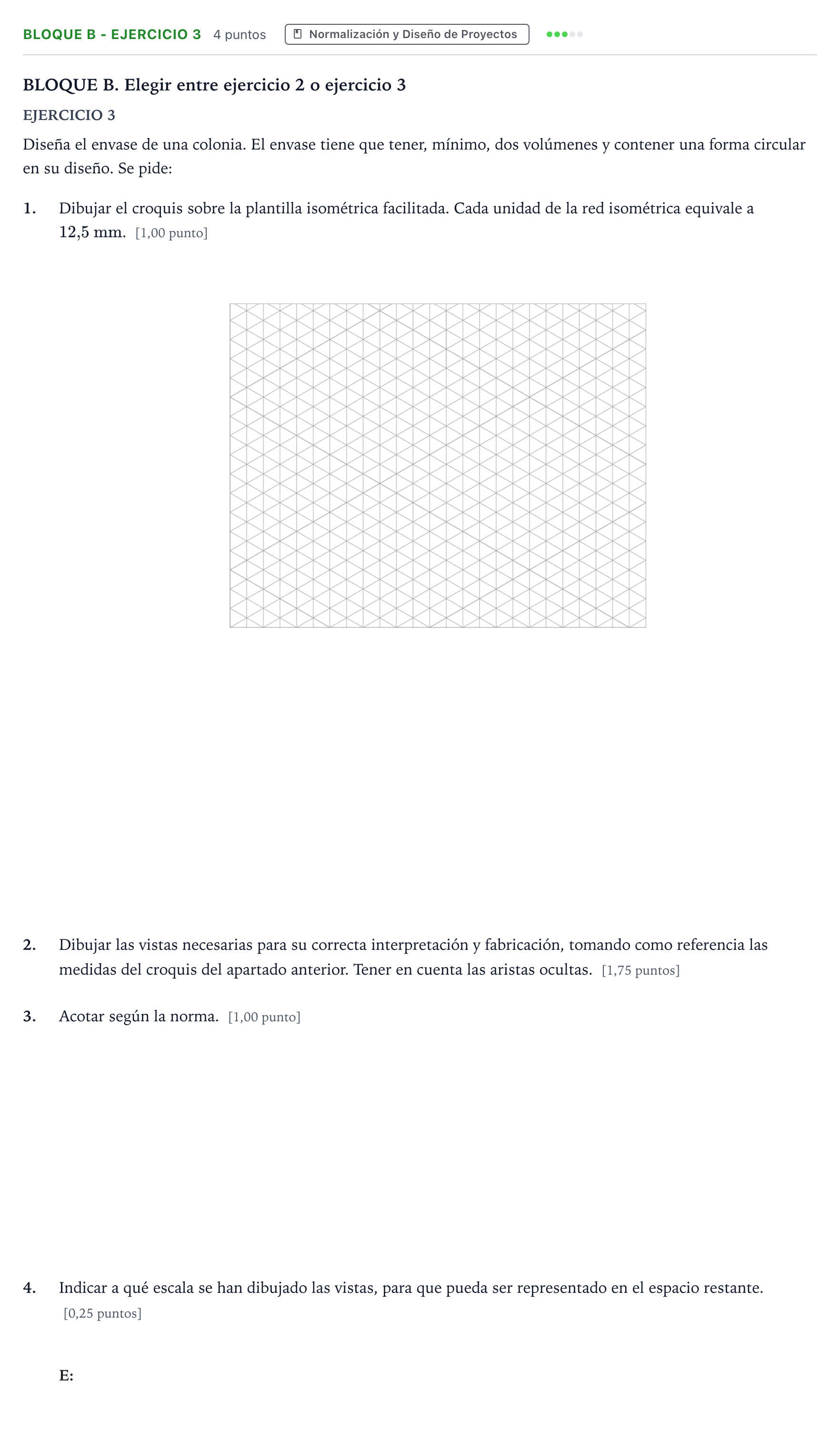

Bloque B - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 2026

1, 2 y 3. Croquis en red isométrica, vistas diédricas necesarias y acotación normalizada

Solución: 1. Croquis isométrico: - Representación sobre la red isométrica de un envase compuesto por al menos dos volúmenes (por ejemplo, cuerpo principal prismático o cilíndrico rematado por un cuello/tapón cilíndrico o esférico). - Inclusión visible de al menos una forma circular (trazada como elipse u óvalo isométrico en las caras axonométricas correspondientes). - Respeto del módulo de la red isométrica (1 unidad = $12{,}5\text{ mm}$). 2. Vistas diédricas: - Alzado, planta y/o perfil necesarios y suficientes para definir inequívocamente la geometría. - Correspondencia diédrica estricta entre las proyecciones. - Representación adecuada de las aristas ocultas mediante línea discontinua fina y de los ejes de simetría con trazo y punto fino. 3. Acotación según norma: - Líneas de cota, líneas auxiliares de cota y flechas normalizadas. - Cotas de dimensión y cotas de posición para todos los elementos geométricos y volúmenes. - Uso correcto de los símbolos de diámetro ($\varnothing$) y radio ($R$) en las partes circulares o cilíndricas. - Cifras de cota correspondientes a las dimensiones reales deducidas del croquis ($n \times 12{,}5\text{ mm}$).
