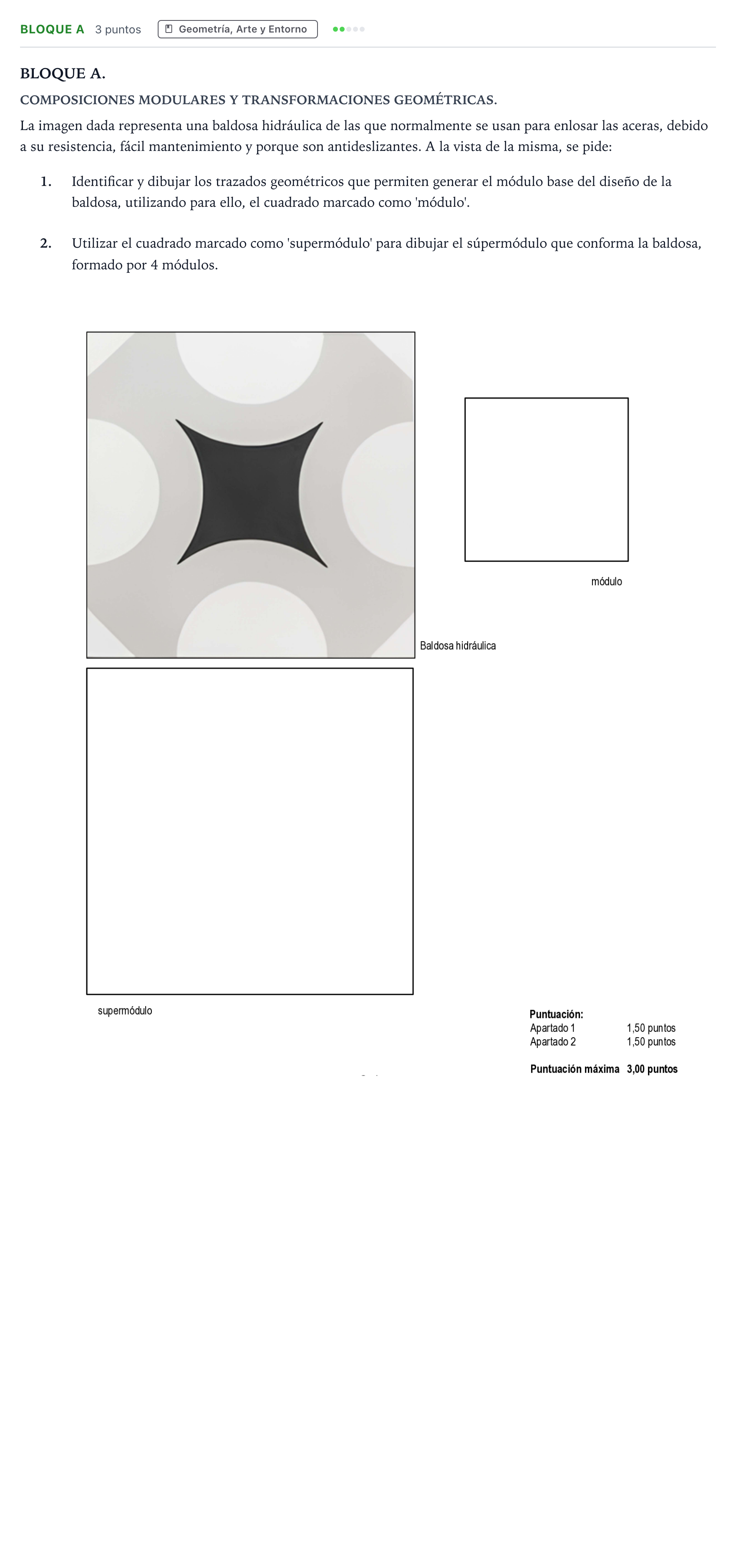

Bloque A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular A 2025

1. Identificar y dibujar los trazados geométricos que permiten generar el módulo base del diseño de la baldosa, utilizando para ello, el cuadrado marcado como 'módulo'. 2. Utilizar el cuadrado marcado como 'supermódulo' para dibujar el súpermódulo que conforma la baldosa, formado por 4 módulos.

Solución: Apartado 1 (Módulo base): El módulo base corresponde a una cuarta parte (un cuadrante) del diseño total de la baldosa hidráulica. Se obtiene trazando: - Un arco de circunferencia con centro en el vértice correspondiente al centro de la baldosa, que genera la cuarta parte de la estrella central curvilínea. - Un arco de circunferencia (semicírculo o arco correspondiente a los círculos perimetrales claros) centrado en el punto medio del lado exterior o en el vértice exterior opuesto. Apartado 2 (Supermódulo): El supermódulo reproduce la baldosa completa uniendo 4 módulos base mediante rotaciones sucesivas de $90^\circ$ alrededor del centro (o simetrías axiales respecto a los dos ejes perpendiculares mediatrices de los lados): - Se reconstruye la estrella tetracúspide central cóncava. - Se completan los cuatro semicírculos claros en los puntos medios de los lados exteriores. - Se obtienen las cuatro zonas curvas circulares en las cuatro esquinas de la baldosa.
