Bloque II - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Reserva A 2024

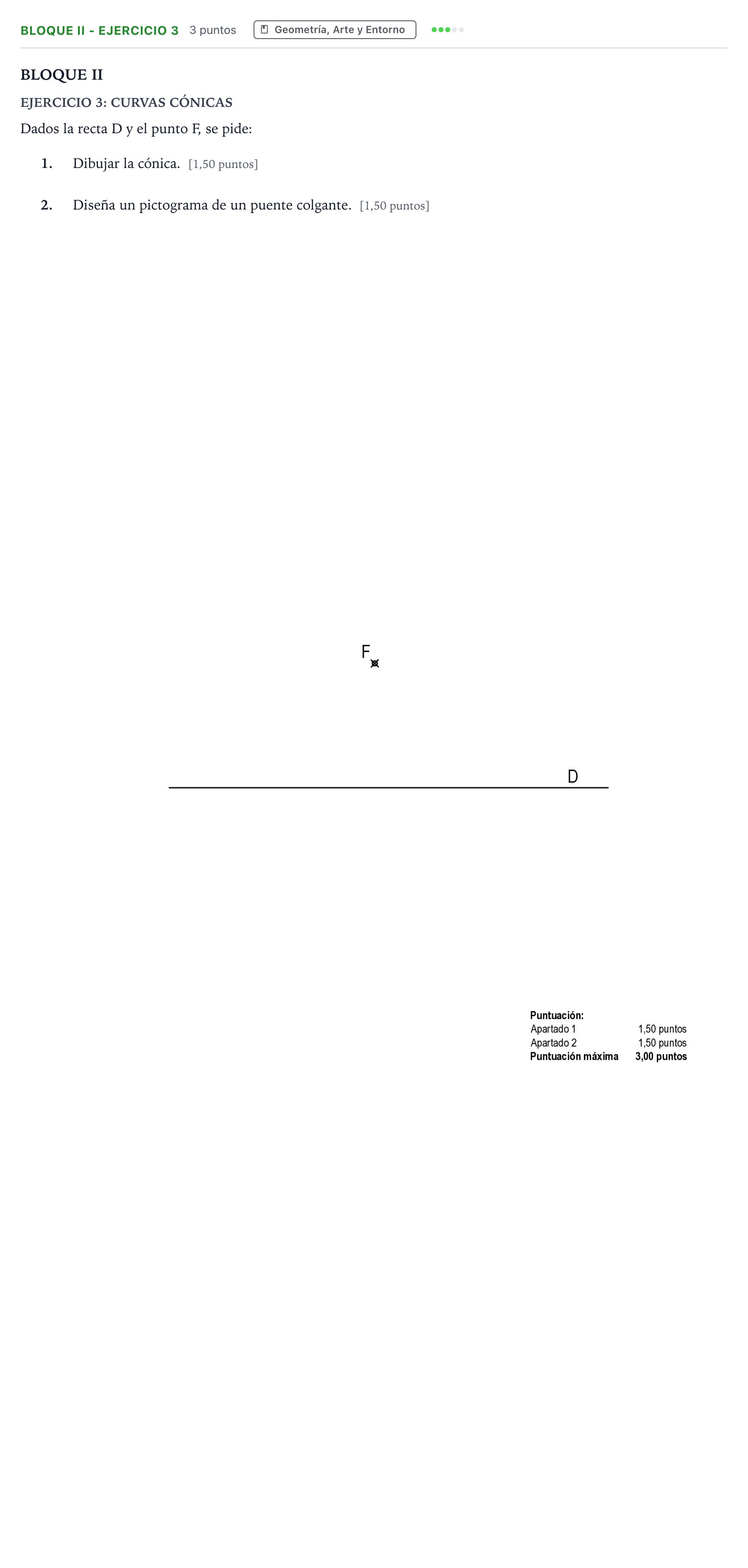

Dados la recta D y el punto F, se pide: 1. Dibujar la cónica. 2. Diseña un pictograma de un puente colgante.

Solución: 1. Trazado de la cónica (Parábola): - Eje de la parábola: recta perpendicular a la directriz $D$ que pasa por el foco $F$. Corta a $D$ en el punto $D_0$. - Vértice $V$: punto medio del segmento $F D_0$, perteneciente a la curva. - Puntos de la parábola: se trazan paralelas a la directriz a distintas distancias $d_i$ superiores a $V D_0$. Con centro en el foco $F$ y radio igual a la distancia de cada paralela a la directriz ($d_i$), se trazan arcos que cortan a la paralela correspondiente en dos puntos simétricos de la curva. - Trazado de la curva: unión continua y uniforme de los puntos obtenidos a ambos lados del eje pasando por el vértice $V$. 2. Diseño del pictograma de un puente colgante: - Síntesis gráfica simplificada representativa de un puente colgante. - Estructura con dos pilares verticales o torres sustentantes en los extremos. - Cable principal que sigue la curva parabólica obtenida en el apartado 1, suspendido entre las dos torres con su punto más bajo en el vértice. - Tablero horizontal inferior que representa la calzada. - Tirantes verticales equidistantes que conectan el cable parabólico con el tablero horizontal.
