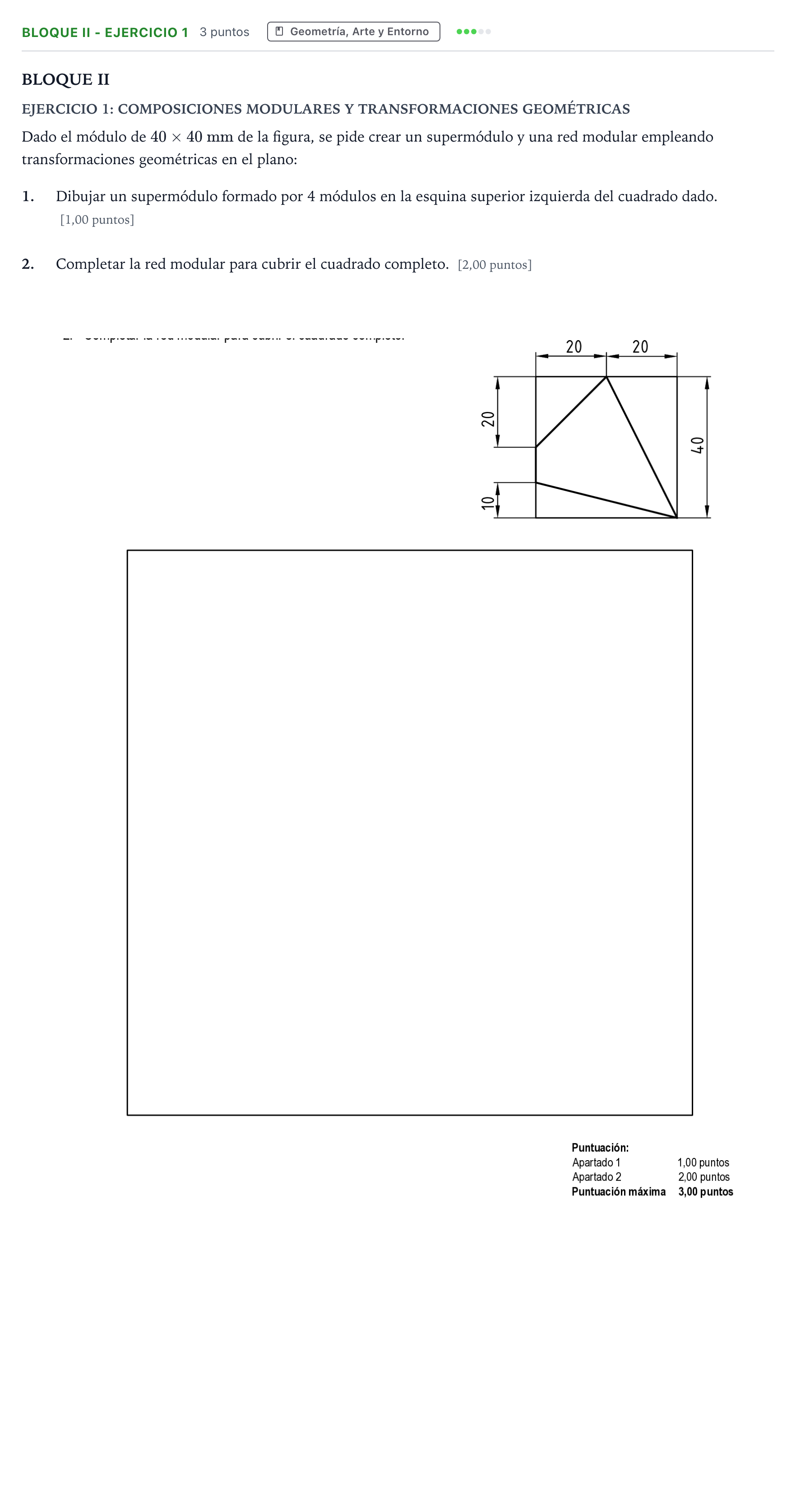

Bloque II - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Reserva A 2024

1. Dibujar un supermódulo formado por 4 módulos en la esquina superior izquierda del cuadrado dado. 2. Completar la red modular para cubrir el cuadrado completo.

Solución: 1. Creación del supermódulo (esquina superior izquierda): - El módulo base es un cuadrado de $40\times 40\text{ mm}$ con los vértices interiores de las líneas situados en los puntos clave acotados: punto medio superior $(20, 40)$, punto medio izquierdo $(0, 20)$, punto a $10\text{ mm}$ de la base en el lado izquierdo $(0, 10)$, y vértice inferior derecho $(40, 0)$. - El supermódulo se compone disponiendo 4 módulos en una cuadrícula de $2\times 2$ (tamaño $80\times 80\text{ mm}$) en la esquina superior izquierda. - Se aplican transformaciones geométricas coherentes para relacionar los 4 módulos: por ejemplo, giro consecutivo de $90^\circ$ respecto al centro del supermódulo, o simetrías axiales respecto a las medianas vertical y horizontal del supermódulo para formar una figura cerrada y radialmente simétrica. 2. Red modular completa: - Se extiende la trama cuadrangular sobre el cuadrado mayor (de $160\times 160\text{ mm}$, que aloja $4\times 4 = 16$ módulos simples o $2\times 2 = 4$ supermódulos). - Se repite el patrón del supermódulo mediante traslación en horizontal y vertical hasta completar todos los cuadrantes.
