Bloque II - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Reserva B 2024

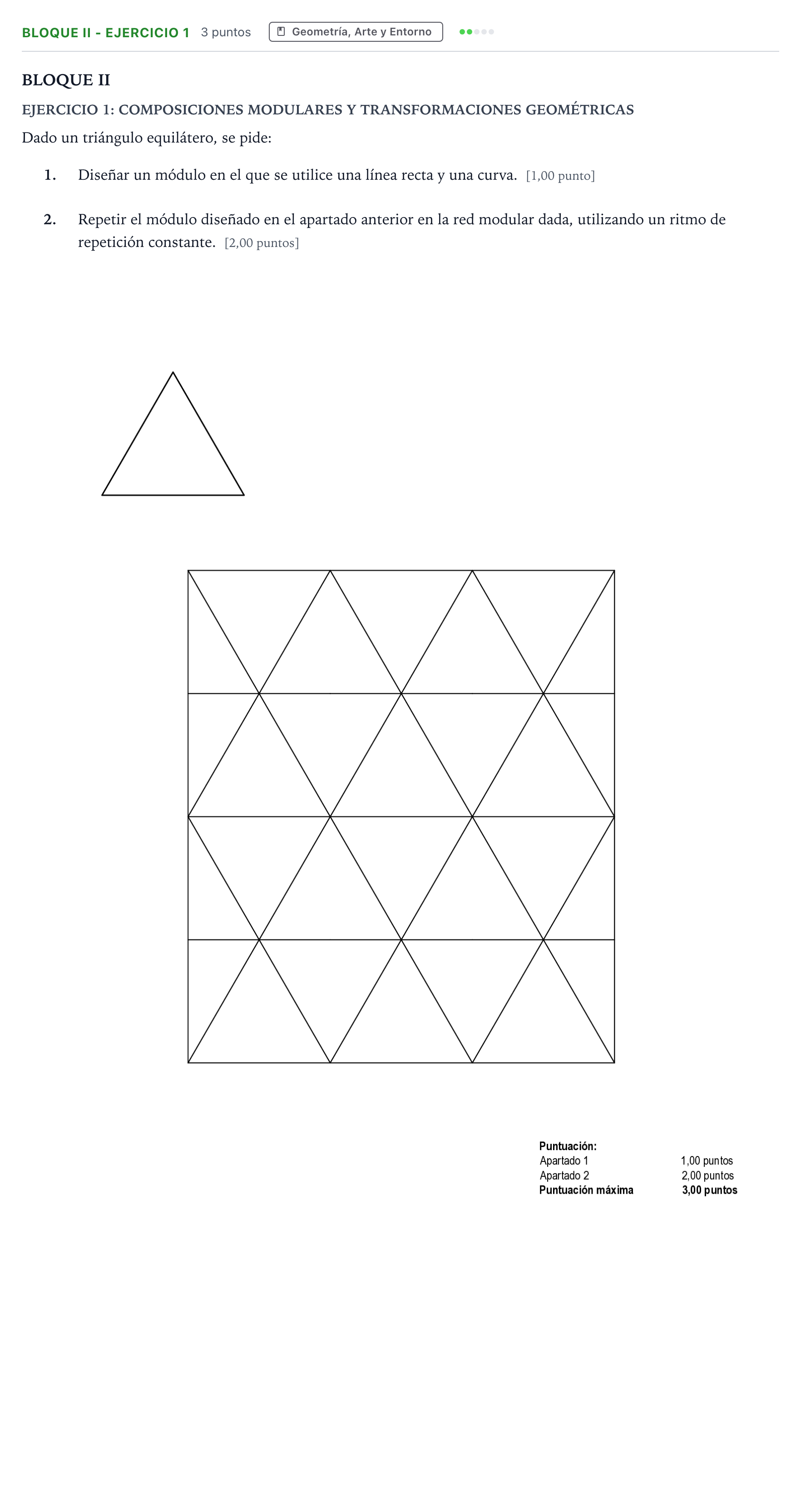

Dado un triángulo equilátero, se pide: 1. Diseñar un módulo en el que se utilice una línea recta y una curva. 2. Repetir el módulo diseñado en el apartado anterior en la red modular dada, utilizando un ritmo de repetición constante.

Solución: 1. Diseño del módulo (1,00 p): Creación dentro del triángulo equilátero superior de una figura o subdivisión que contenga explícitamente al menos una línea recta y al menos una línea curva (por ejemplo, un segmento que conecte dos puntos del contorno y un arco de circunferencia con centro en un vértice o punto medio tangencial o secante). 2. Repetición modular (2,00 p): Reproducción sistemática del módulo en todos los triángulos de la red modular isométrica, conservando una ley geométrica continua y constante (ritmo por traslación uniforme, giros de $60^\circ$ o $180^\circ$, o simetrías axiales respecto a los lados comunes de los triángulos adyacentes).
