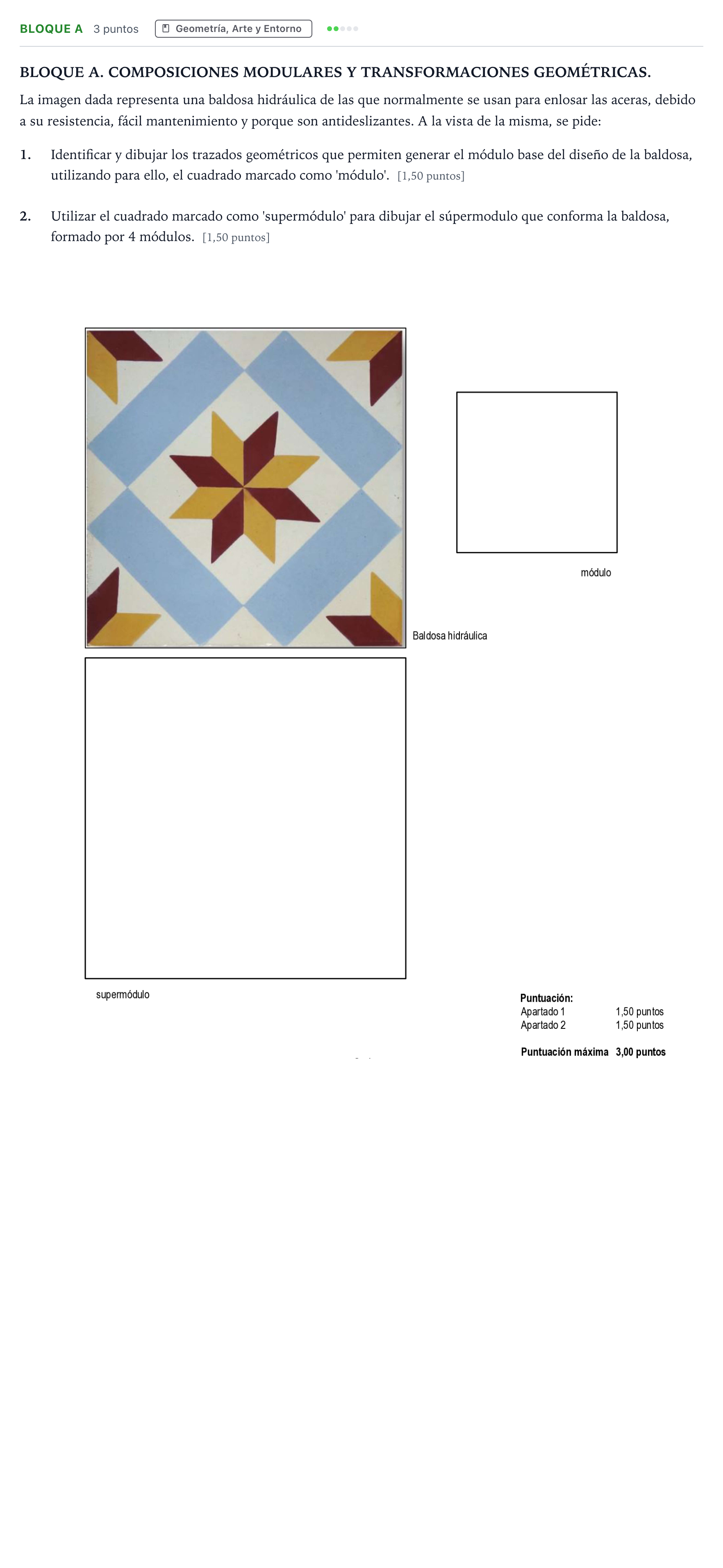

Bloque A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 2 B 2025

1. Identificar y dibujar los trazados geométricos que permiten generar el módulo base del diseño de la baldosa, utilizando para ello, el cuadrado marcado como 'módulo'. 2. Utilizar el cuadrado marcado como 'supermódulo' para dibujar el súpermodulo que conforma la baldosa, formado por 4 módulos.

Solución: 1. Módulo base: - El módulo corresponde a un cuadrante ($1/4$) de la baldosa completa. - En el cuadrado del módulo se trazan: - La diagonal principal y rectas paralelas a $45^\circ$ para definir los bordes de la banda inclinada azul. - En el vértice inferior o interior (que coincide con el centro de la baldosa), dos de las ocho puntas de la estrella central (rombos con ángulos de $45^\circ$ y $135^\circ$). - En el vértice exterior opuesto, el motivo en flecha/ángulo formado por segmentos paralelos a las direcciones principales y diagonales. 2. Supermódulo: - Se divide el cuadrado del supermódulo en 4 cuadrantes iguales mediante sus dos medianas ortogonales. - Se reproduce el módulo base en cada uno de los cuatro cuadrantes mediante giros sucesivos de $90^\circ$ alrededor del centro del supermódulo. - Se conforma así la baldosa completa con la estrella octogonal central de colores alternados, la banda cuadrada rotada y los motivos triangulares/angulares de las esquinas.
