Bloque A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 2 A 2025

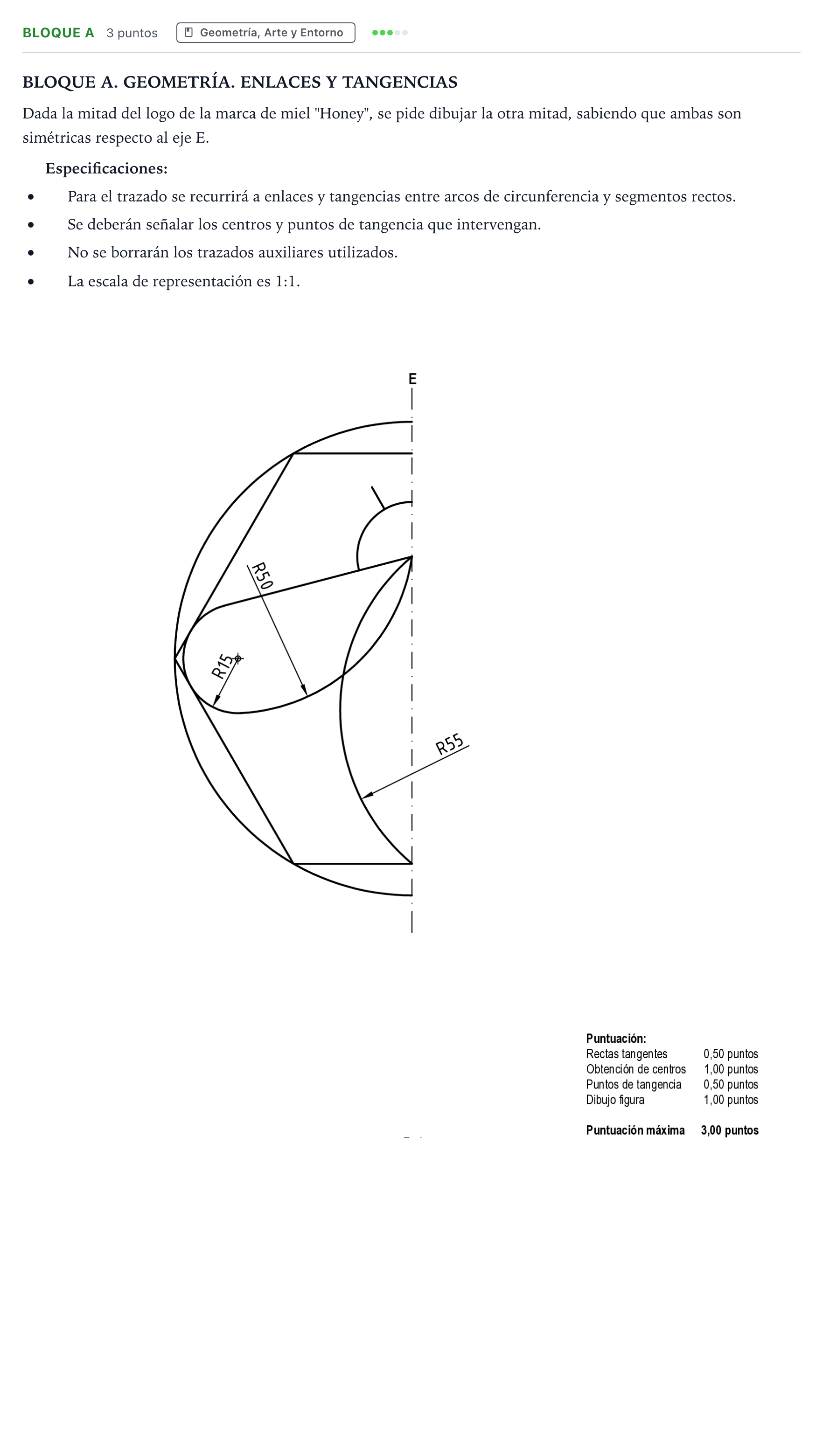

Dada la mitad del logo de la marca de miel "Honey", se pide dibujar la otra mitad, sabiendo que ambas son simétricas respecto al eje E.

Solución: El trazado completo simétrico respecto al eje E debe contener: 1. Estructura hexagonal y circunferencia exterior: - Completar la circunferencia exterior de circunscripción. - Simetrizar el semiexágono regular respecto al eje vertical E. 2. Centros y arcos interiores: - Centro del arco $R15$: reflejado perpendicularmente respecto al eje E manteniendo la misma distancia. - Arco de enlace $R50$ y arco inferior $R55$: simetrizar sus centros correspondientes y trazar los arcos correspondientes. 3. Tangencias y enlaces: - Marcado explícito de todos los centros ($O_1$, $O_2$, etc.) y de los puntos de tangencia ($T_1$, $T_2$, etc.) entre rectas y arcos, y entre arcos entre sí mediante las líneas de unión de centros y radios perpendiculares a las rectas tangentes. 4. Acabado: - Resalte de las líneas vistas de la figura con trazo continuo grueso, conservando visibles los trazados auxiliares finos.
