Aufgabe 2 - Längen, Winkel und Abstände im Raum · Abitur NRW Mathematik LK · Teil B · Analytische Geometrie (WTR 2018

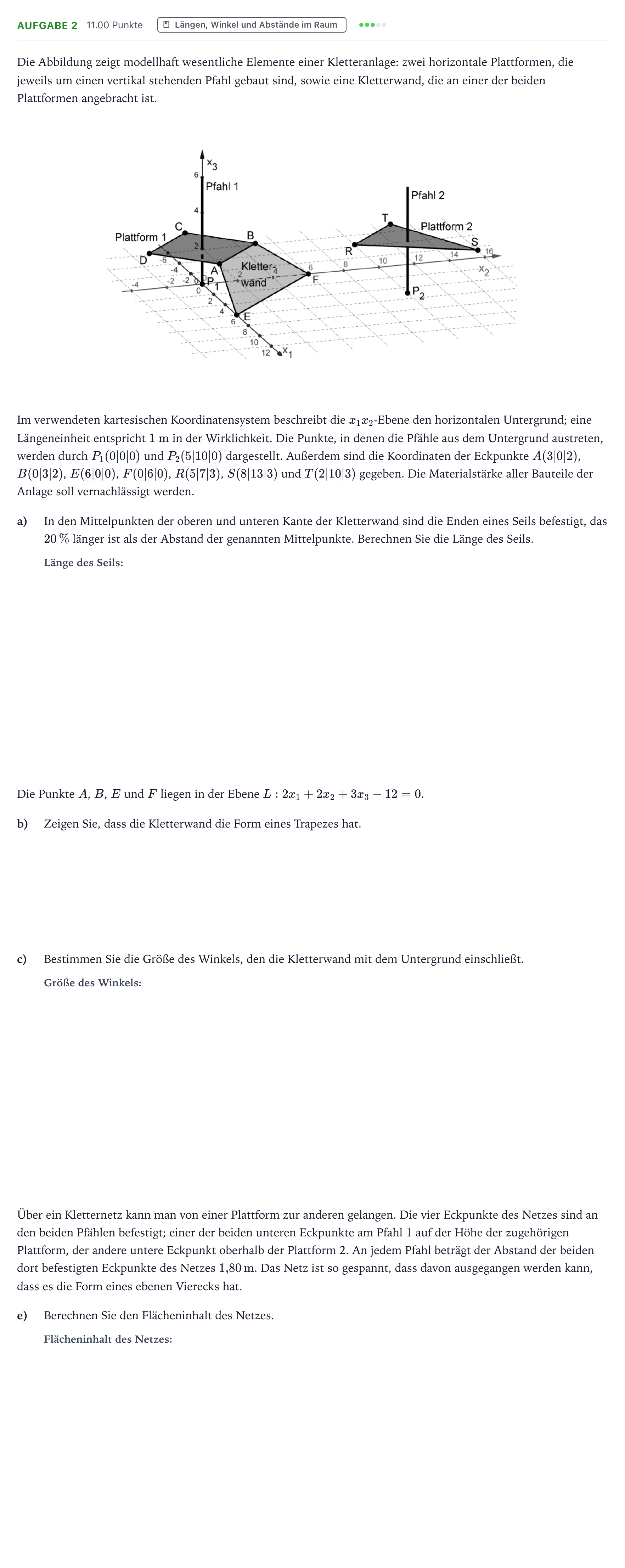

Die Abbildung zeigt modellhaft wesentliche Elemente einer Kletteranlage: zwei horizontale Plattformen, die jeweils um einen vertikal stehenden Pfahl gebaut sind, sowie eine Kletterwand, die an einer der beiden Plattformen angebracht ist.

Im verwendeten kartesischen Koordinatensystem beschreibt die $x_1x_2$-Ebene den horizontalen Untergrund; eine Längeneinheit entspricht $1\text{ m}$ in der Wirklichkeit. Die Punkte, in denen die Pfähle aus dem Untergrund austreten, werden durch $P_1(0|0|0)$ und $P_2(5|10|0)$ dargestellt. Außerdem sind die Koordinaten der Eckpunkte $A(3|0|2)$, $B(0|3|2)$, $E(6|0|0)$, $F(0|6|0)$, $R(5|7|3)$, $S(8|13|3)$ und $T(2|10|3)$ gegeben. Die Materialstärke aller Bauteile der Anlage soll vernachlässigt werden.

a)

In den Mittelpunkten der oberen und unteren Kante der Kletterwand sind die Enden eines Seils befestigt, das $20\,\%$ länger ist als der Abstand der genannten Mittelpunkte. Berechnen Sie die Länge des Seils.

Die Punkte $A$, $B$, $E$ und $F$ liegen in der Ebene $L: 2x_1 + 2x_2 + 3x_3 - 12 = 0$.

b)

Zeigen Sie, dass die Kletterwand die Form eines Trapezes hat.

c)

Bestimmen Sie die Größe des Winkels, den die Kletterwand mit dem Untergrund einschließt.

Über ein Kletternetz kann man von einer Plattform zur anderen gelangen. Die vier Eckpunkte des Netzes sind an den beiden Pfählen befestigt; einer der beiden unteren Eckpunkte am Pfahl 1 auf der Höhe der zugehörigen Plattform, der andere untere Eckpunkt oberhalb der Plattform 2. An jedem Pfahl beträgt der Abstand der beiden dort befestigten Eckpunkte des Netzes $1{,}80\,\text{m}$. Das Netz ist so gespannt, dass davon ausgegangen werden kann, dass es die Form eines ebenen Vierecks hat.

e)

Berechnen Sie den Flächeninhalt des Netzes.
